Descripción

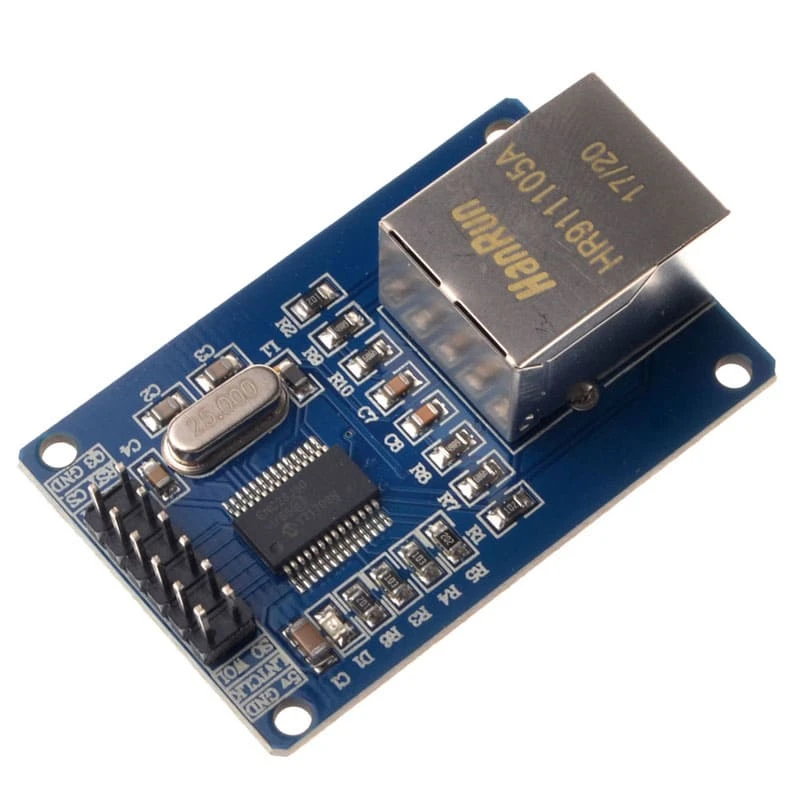

Esta pequeña board es básicamente un controlador Ethernet dotado de un puerto SPI (Serial Peripheral Interface), diseñado especialmente para actuar como un puente entre una red Ethernet y un microcontrolador equipado con SPI. El ENC28J60 cumple con las especificaciones IEEE 802.3, e incorpora una serie de esquemas de filtrado de paquetes para limitar el número de paquetes entrantes. También provee un módulo DMA interno para facilitar el flujo de datos y hardware específico para el cálculo de las sumas de control (IP checksums). La comunicación con el microcontrolador que hace las veces de host se realizan mediante el bus SPI a una velocidad de hasta 10Mb/s y dos pines especiales capaces de provocar interrupciones en el ENC28J60. Otros dos pines pueden utilizarse para manejar LEDs que indiquen la conexión y la actividad de la red. Este módulo se encarga de la conexión de sensores, reles, entre otros dispositivos al Arduino; es muy interesante pero para poder consultar todo esto desde una interfaz sencilla y a distancia es fundamental poder servir todos estos datos a través de una web. Para esto se necesita permanecer conectado a una red y como no, se necesita de una interfaz Ethernet. Los módulos Ethernet para Arduino son uno de los componentes más interesantes con los que se pueden trabajar. Gracias a sus características, son más económicos y pequeños, permitiendo de una forma económica montar un servidor web. Como contrapartida decir que no están soportado por Arduino de forma estándar aunque cada vez hay más librerías y mejor terminadas.
Especificaciones
- Basado en el controlador Ethernet ENC28J60 de Microchip.
- Compatible con redes 10/100 Mbps, velocidad de operación 10 Mbps
- Regulador de 3.3 volts incluido en la placa
- Se puede usar fácilmente con Arduino, AVR, PIC, MSP430, etc.
- Compatible con microcontroladores de 3.3 (también se puede comunicar con CPUs de 5 volts).
- Interfaz Ethernet 802.3 10 Mbps Half o Full Duplex (Manual).
- Interfaz con el microcontrolador host por SPI.
- Soportado por el Stack TCP/IP de Microchip Technology.
- Cristal de 25 Mhz, Conector Ethernet y todo el hardware de soporte incluido
- Aplicaciones en: Servidores web embebidos, control de iluminación, convertidores de protocolos, demótica y automatización, proyectos escolares.
