Descripción

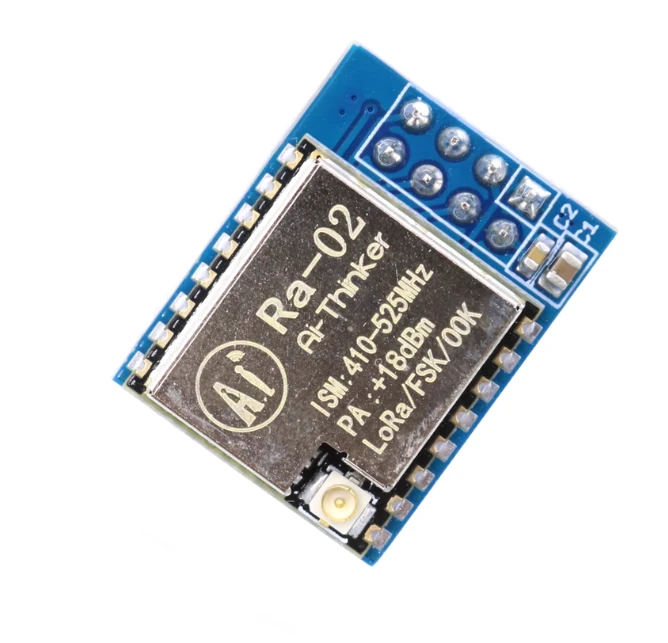

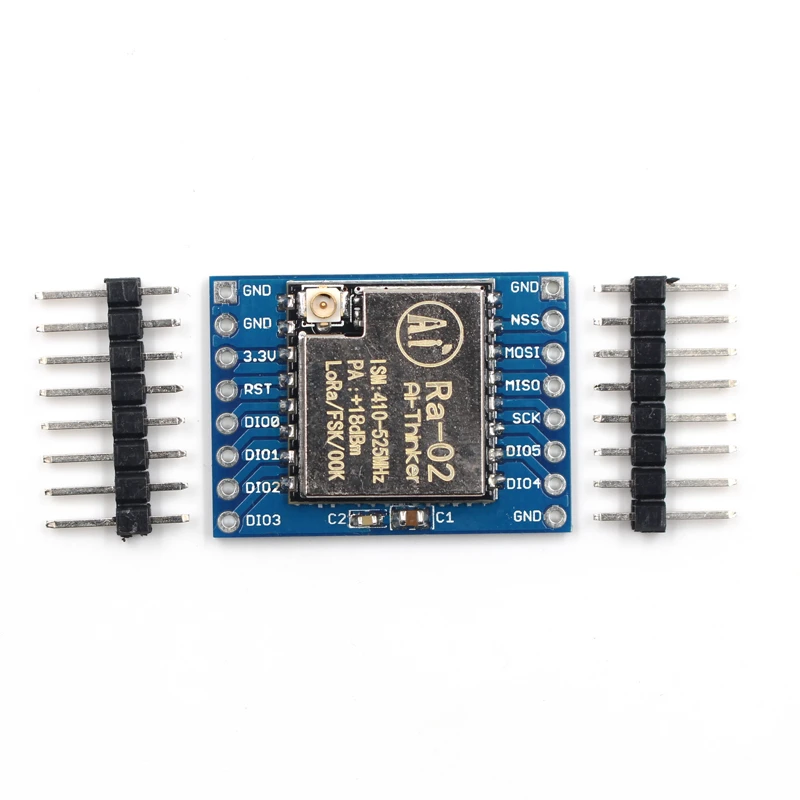

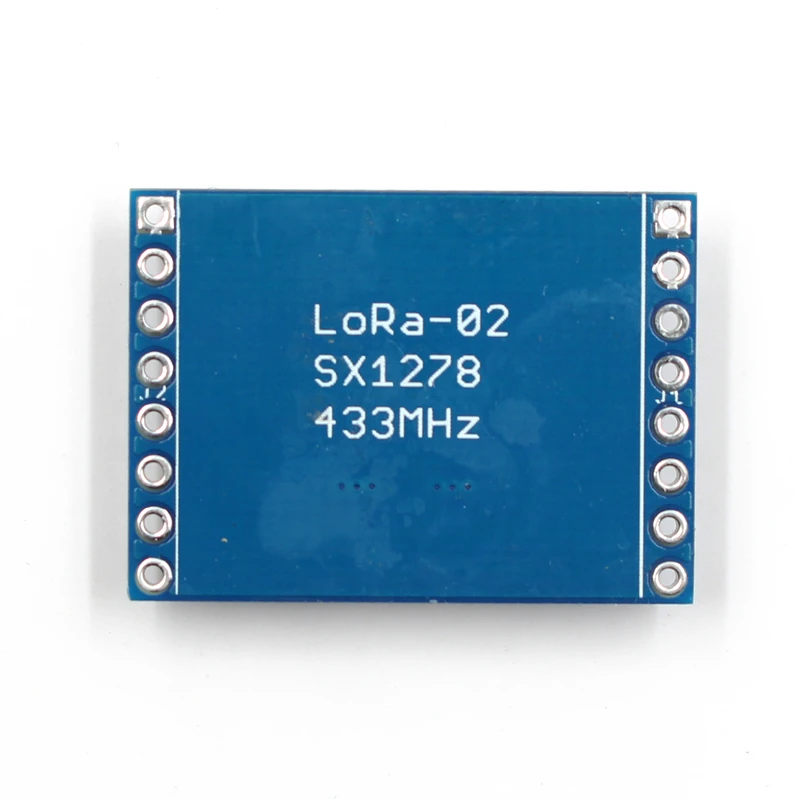

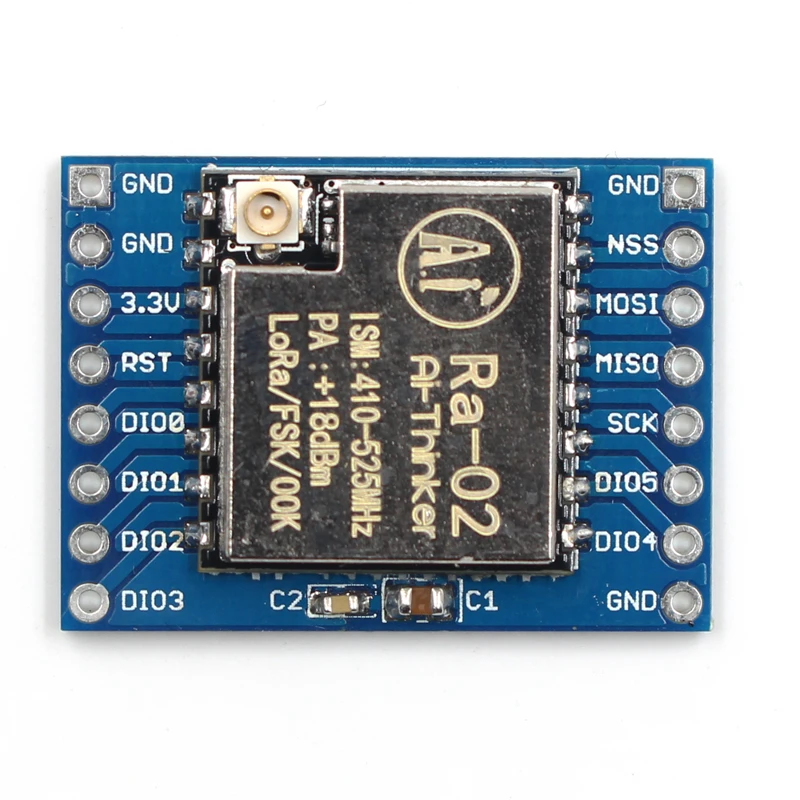

Ra-02 es un módulo de transmisión inalámbrica basado en el transceptor inalámbrico SX1278 de SEMTECH.
Funciona a una frecuencia de 433MHz y está fabricado con materiales de alta calidad.
Sus dimensiones son de 17 x 16 mm, lo que lo hace ideal para proyectos con limitaciones de espacio.
Características
- Tecnología de modulación LoRa Spread Spectrum
- Salida de potencia de RF constante a un cambio de voltaje de + 20dBm-100mW
- Alta sensibilidad: hasta -148dBm
- Comunicación SPI semidúplex
- Velocidades de bits programables hasta 300 kbps
- Admite modos de modulación FSK, GFSK, MSK, GMSK, LoRa y OOK
- Rango dinámico RSSI 127dB
- Detección automática de señal RF, modo CAD y AFC de muy alta velocidad.
El módulo utiliza la tecnología de largo alcance LoRaTM, que proporciona una comunicación de espectro extendido de gama ultra larga con una distancia de comunicación de hasta 10.000 metros y una inmunidad a interferencias elevada, minimizando el consumo de corriente. Es adecuado para una amplia gama de aplicaciones, como la lectura de medidores, el hogar inteligente y sistemas de alarma antirrobo.
La tecnología de modulación LoRa™ de Semtech SX1287 permite una sensibilidad superior a -148dBm con un cristal y una lista de materiales de bajo costo. La alta sensibilidad, junto con el amplificador de potencia integrado de +20 dBm, hacen de este módulo una opción líder en la industria para aplicaciones que requieren alcance o robustez. A su vez, ofrece ventajas en bloqueo y selectividad en comparación con técnicas de modulación convencionales, mejorando el alcance, la inmunidad a interferencias y el consumo de energía.
El SX1287 destaca por su excepcional ruido de fase, selectividad, linealidad del receptor y IIP3, con un consumo de corriente menor que otros dispositivos similares.
Especificaciones
- Modelo: RA-02
- Comunicación de espectro ensanchado LoRaTM
- + 20dBm – 10mW. Potencia de salida de RF estable con variación de voltaje de entrada
- Comunicación SPI half-duplex
- Velocidad binaria programable hasta 300kbps
- Soporta modos de modulación FSK, GFSK, MSK, GMSK, LoRaTM y OOK
- 127dB rango de ondas RSSI
- Detección automática de señal RF, modo CAD y AFC de alta velocidad
- Motor de datos CRC de 256 bytes
- Paquete SMD
- Con estuche de blindaje metálico

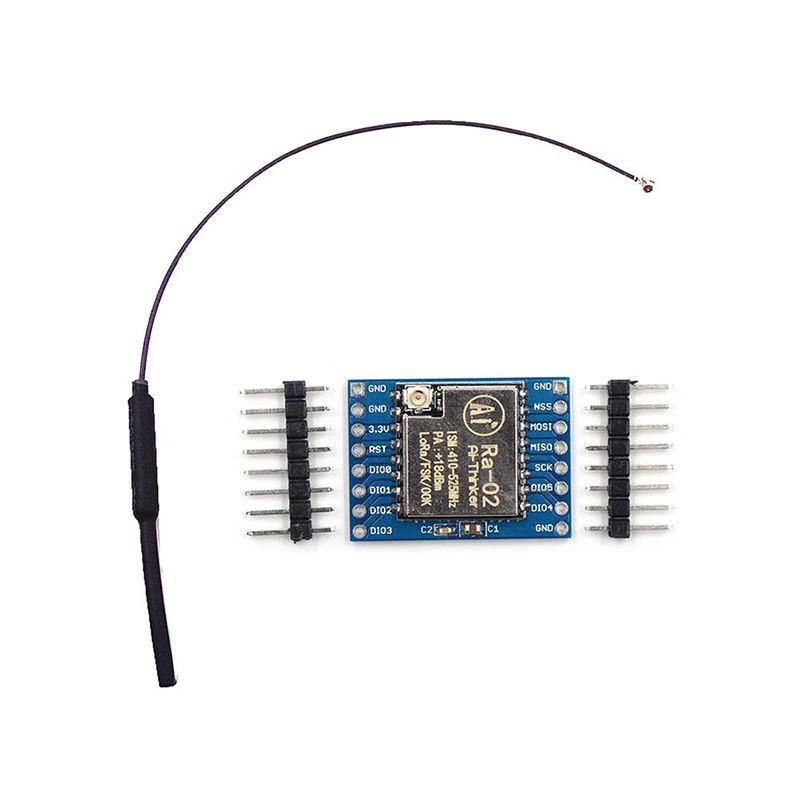

- Antena de muelle
- Estándar inalámbrico: 433 MHz
- Rango de frecuencia: 410 – 525MHz
- Puerto: SPI / GPIO
- Tensión de funcionamiento: 1.8 – 3.7V, recomendado 3.3V
- Corriente de trabajo en recepción: menos de 10.8mA
- Corriente de trabajo en transmisión: menos de 120mA (+ 20dBm)
- Modo de bajo consumo: 0.2uA
- Temperatura de operación: -40 a +85 grados Celsius
