Descripción

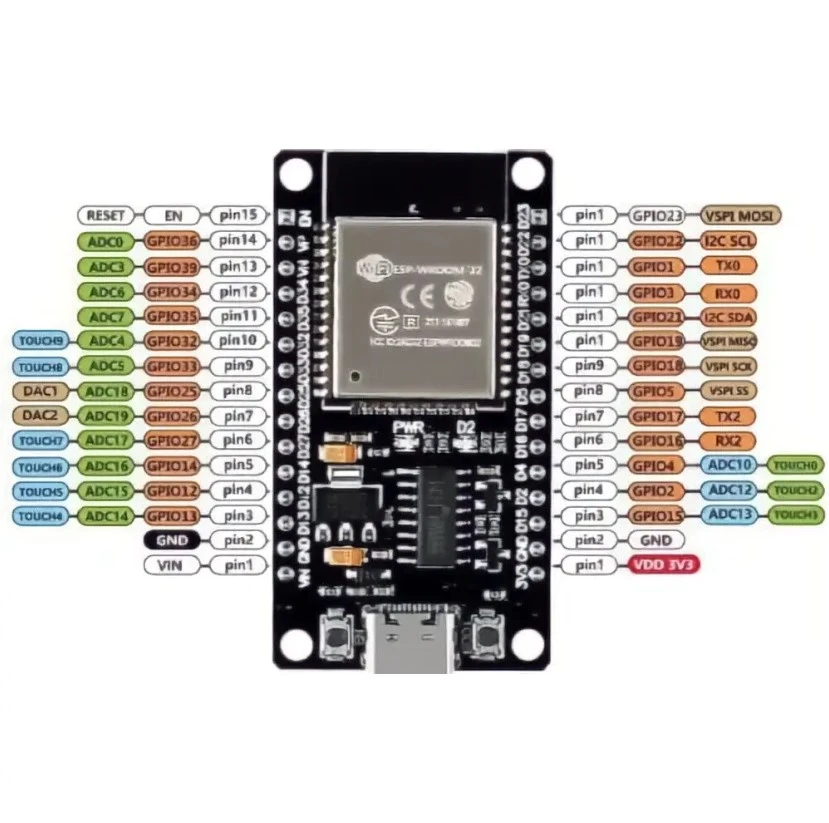

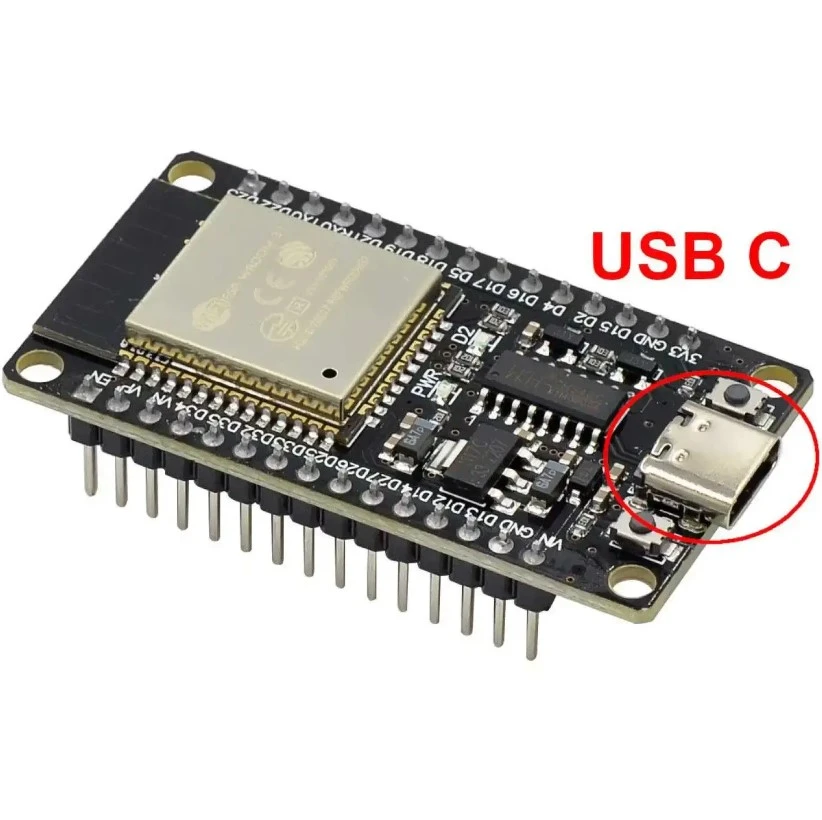

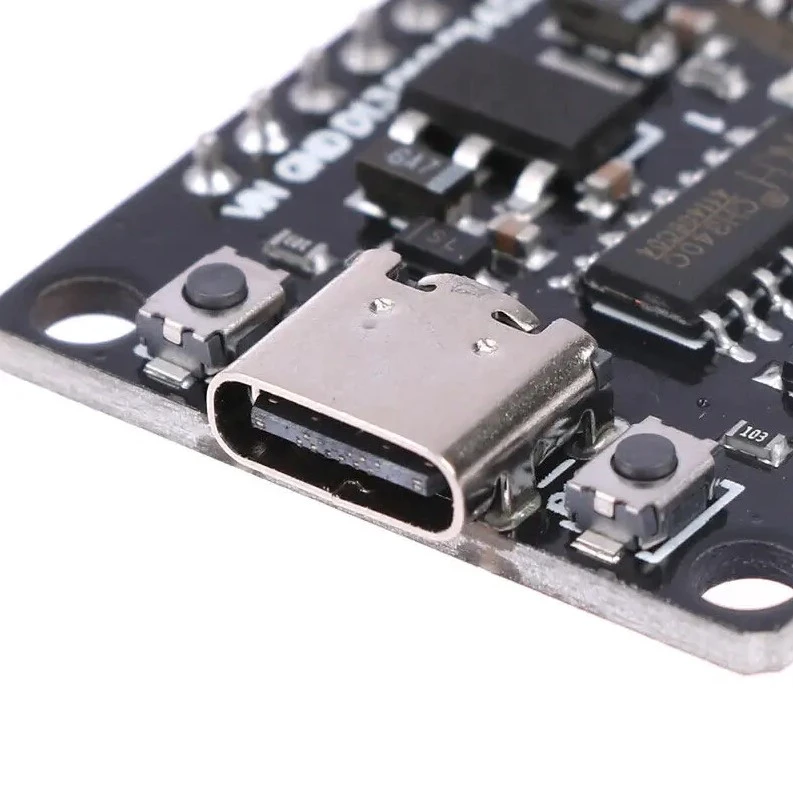

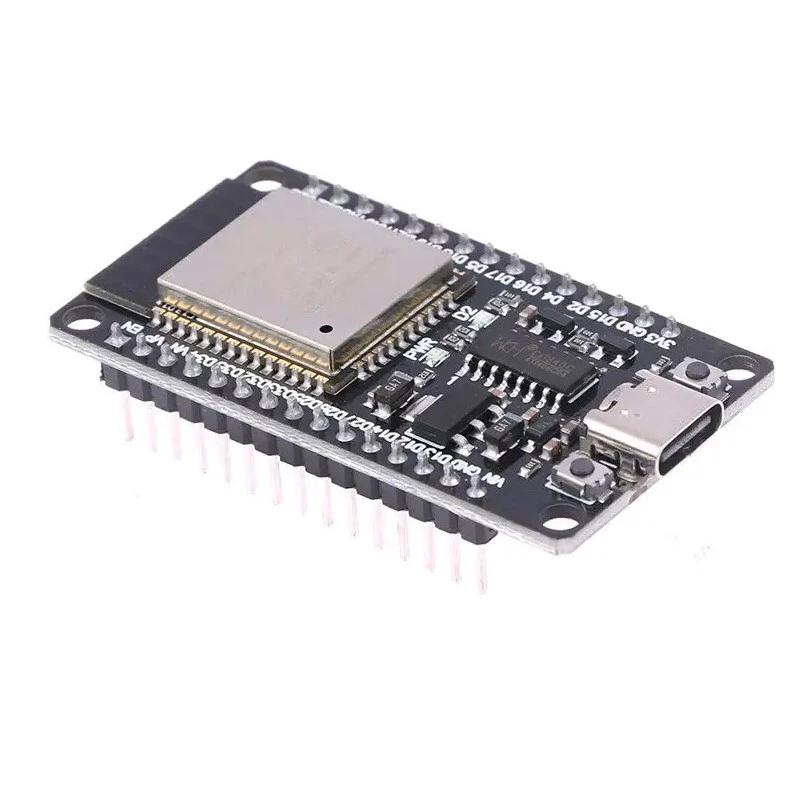

Esta es la placa de desarrollo ESP32S-DEV basada en ESP-32, cuenta con conectividad WiFi + Bluetooth, USB CH340 integrado y llaves. Además, se puede acceder a todos los pines de E/S del módulo ESP-32 a través de los encabezados de extensión. La placa tiene encabezados de extensión de 2x19 pines, que separan todos los pines de E/S del módulo y 2 teclas, utilizadas como reinicio o definidas por el usuario.
ESP32 ya incluye antena integrada y balun de RF, amplificador de potencia, amplificadores de bajo ruido, filtros y módulo de administración de energía. Toda la solución ocupa la menor cantidad de área de placa de circuito impreso.
Esta placa se utiliza con chips Wi-Fi y Bluetooth de modo dual de 2,4 GHz mediante tecnología de baja potencia de 40 nm de TSMC,
las mejores propiedades de potencia y RF, que es segura, confiable y escalable a una variedad de aplicaciones.
- Procesadores: Xtensa® Dual-Core de 32 bits LX6, hasta 600 MIPS
- ROM: 448 KB
- SRAM: 520 KB
- SRAM en RTC: 16 KB
- QSPI Flash/SRAM: Hasta 4 x 16 MB
- Alimentación: 2.2 V a 3.6 V
- Oscilador Interno: 8 MHz, con calibración
- RC Oscilador Interno: Con calibración
- Oscilador de Cristal Externo: 2 MHz a 40 MHz
- Oscilador de Cristal RTC Externo: 32 kHz, con calibración
- Grupos de temporizadores: 2 grupos con 2 temporizadores de 64 bits y 1 watchdog principal en cada uno
- RTC Temporizador: Precisión de sub-segundos
- RTC Watchdog
- ADC SAR de 12 bits: Hasta 18 canales
- D/A convertidores: 2 × 8 bits
- Sensores táctiles: 10
- Sensor de temperatura
- SPI: 4
- I2S: 2
- I2C: 2
- UART: 3
- Interfaces SD/eMMC/SDIO: 1 host y 1 esclavo
- Ethernet: Con DMA dedicado y soporte IEEE 1588
- CAN 2.0
- Infrarrojo (TX/RX)
- PWM para motores y PWM para LED: Hasta 16 canales
- Sensor Hall
- Pre-amplificador analógico de ultra bajo consumo
- Firmware SDK para programación rápida en línea
- Herramientas de código abierto basadas en GCC
- Rango de Temperatura de Operación: -40 °C a +85 °C

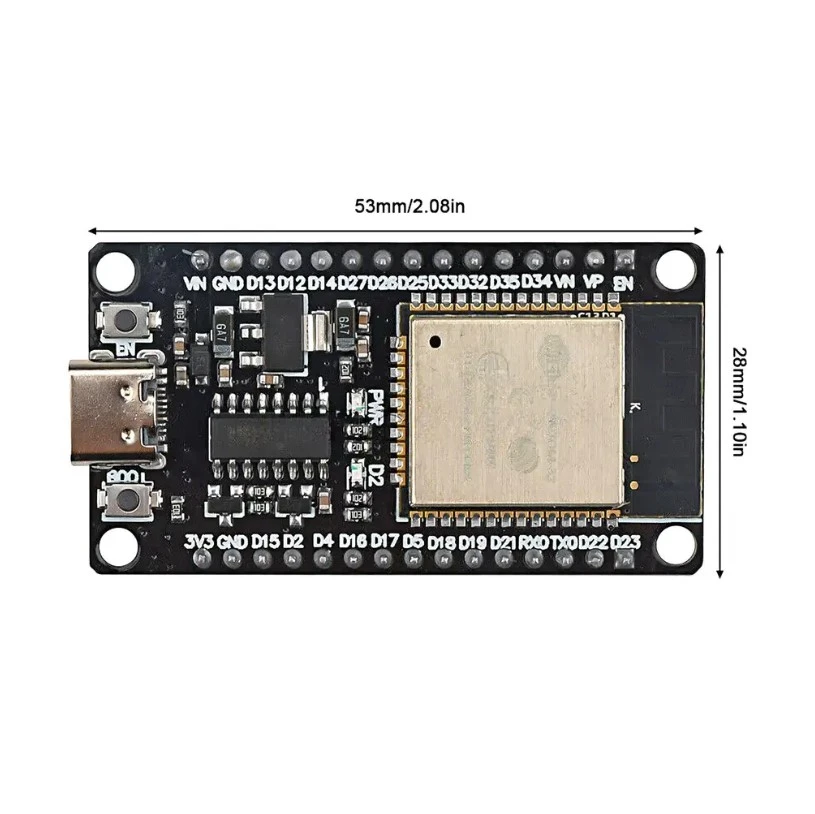

- Dimensiones: 52 x 28 mm
