Se trata de un módulo de temporizador de retardo con alto rendimiento, que es conveniente y práctico para los usuarios.

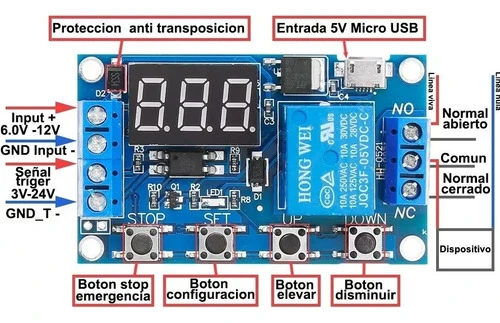

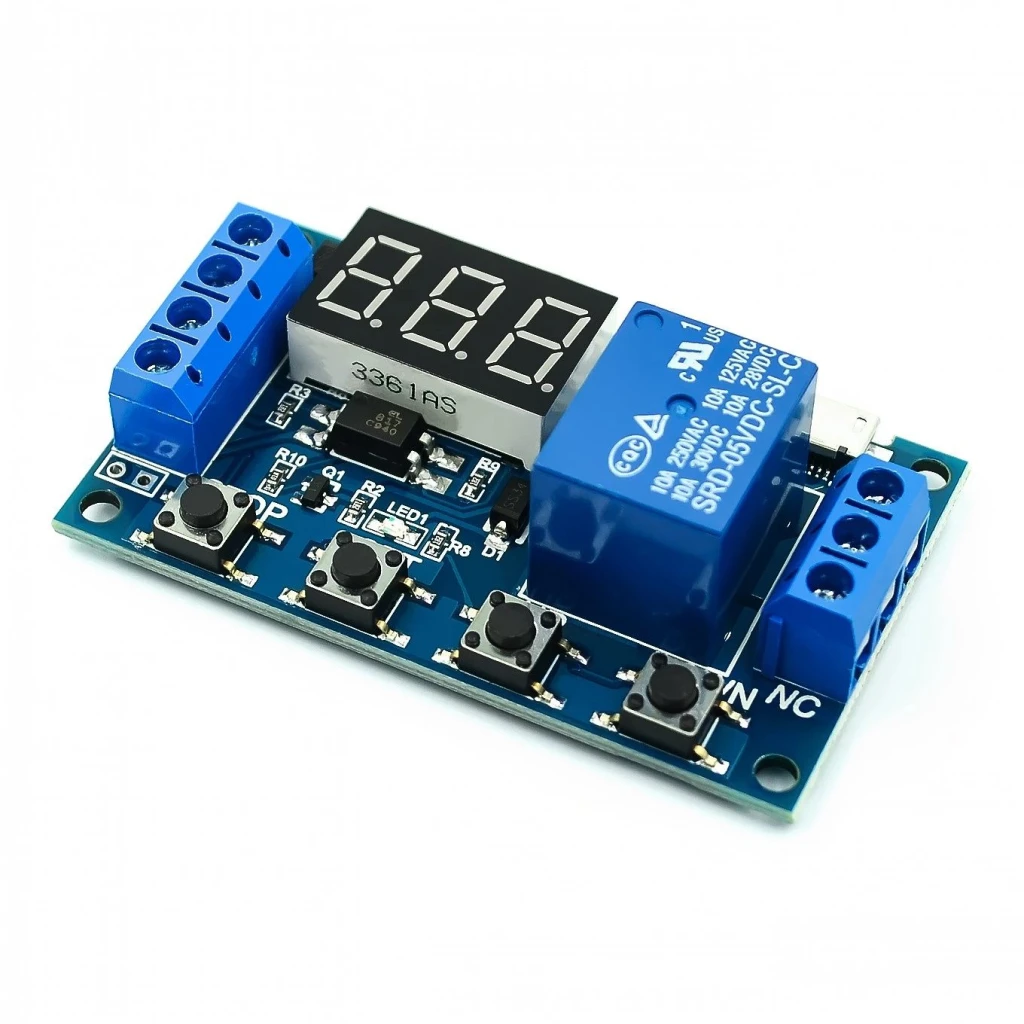

El modulo se compone de una pantalla digital de led de 3 dígitos, un rele, cuatro botones, una entrada micro USB y borneras de entrada y salida.

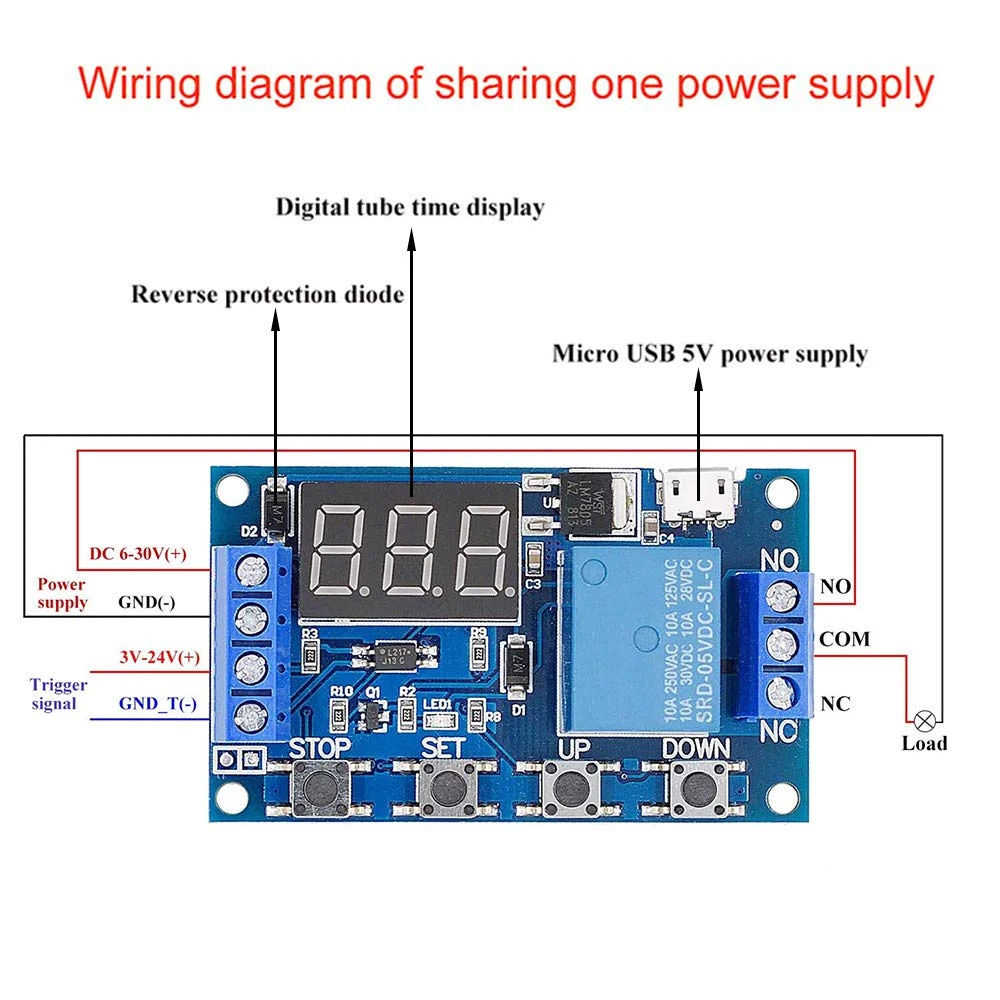

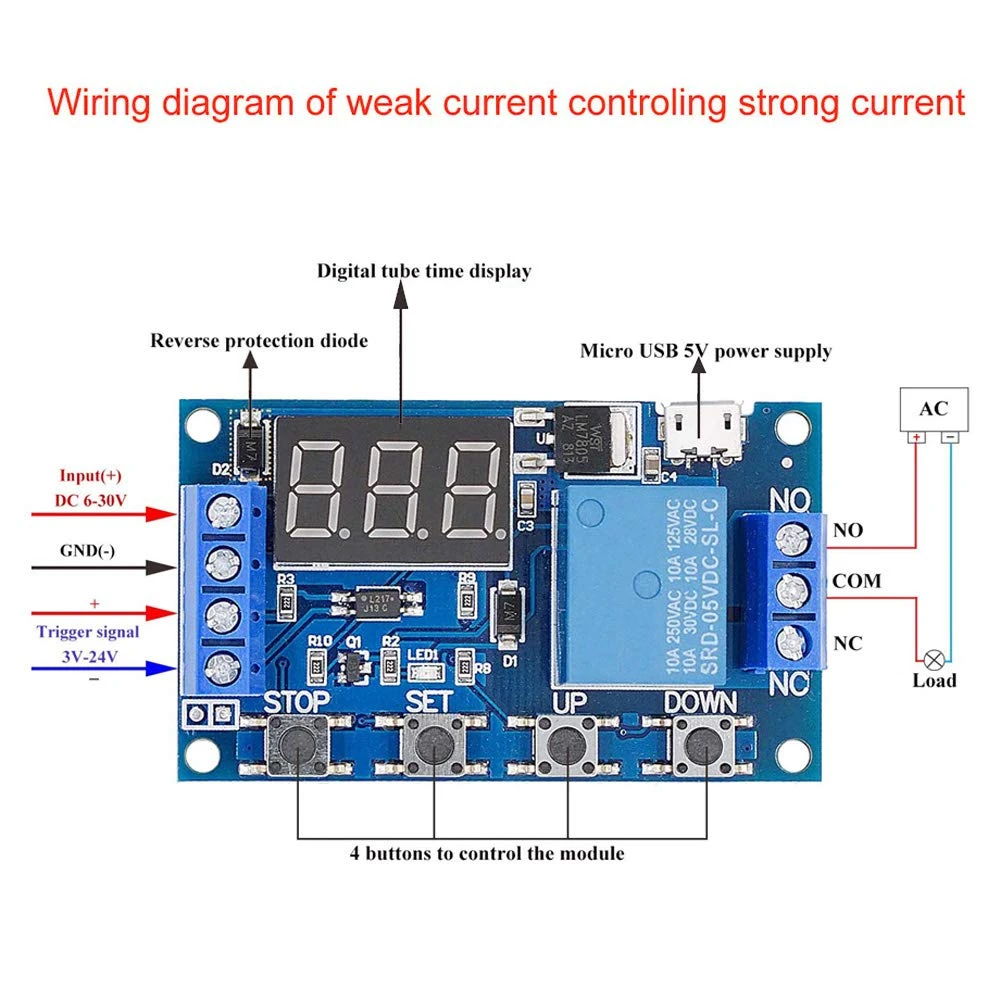

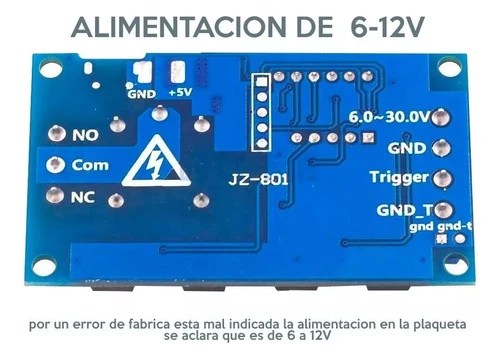

En las borneras del rele encontramos el común normalmente abierto y el normalmente cerrado, en las borneras de entrada encontramos el positivo que es el que proporciona tensión a circuito, el negativo que cierra el circuito, y el disparador el del medio, este activa el circuito cuando recibe tensión.
Instrucciones:
Primero asegúrese de que el modo de operación de relay.
De acuerdo con el modo de relay de funcionamiento, la interfaz principal (el módulo de alimentación parpadeará el modo de operación actual; modo estándar P1.1, luego se conectará a la interfaz principal); mantenga presionada la tecla SET dos segundos y luego ingrese al modo de interfaz de selección; presionando las teclas ARRIBA, ABAJO para elegir la configuración de modo.
Después de seleccionar el modo, presione brevemente SET para configurar el parámetro correspondiente, luego el parámetro que desea configurar destellará, presione UP o DOWN para establecer el valor del parámetro, (soporte de pulsación prolongada). Después de configurar el valor del parámetro, presione brevemente la tecla STOP para elegir el lugar decimal; elija el intervalo de tiempo (el intervalo de tiempo correspondiente es 0.1 s-999 min); Presione brevemente SET para configurar el siguiente parámetro del modo actual, el proceso es el mismo que el anterior.
Después del parámetro del modo de configuración, presione y mantenga presionado el botón SET y luego mantenga presionado; el modo de configuración actual parpadeará, luego vuelva a la interfaz principal; define el parámetro de éxito.
CUENTA CON TRES MODOS DE TRABAJO:
Modo P-1: El primer modo es una cuenta atrás simple, al poner en contacto el positivo y el disparador, se inicia una cuenta atrás el rele se activara durante el tiempo que se le haya fijado
Modo P-2: con el segundo modo tenemos un tiempo de retardo hasta que se active el relay, la primera cifra de tiempo sera el retardo hasta que se activa el relay y la segunda cifra es el tiempo que este estará activado, una señal de gatillo y la cuenta regresiva comienza, T1 segundos después, el relay permanece abierto T2 segundos.
Modo P-3: el tercer modo es un ciclo, seleccionamos la primera cifra de tiempo para que el relay este activado y la segunda cifra para que se desactive, este ciclo se repetirá indefinidamente . abierto T1 segundos, desconecte T2 segundos, bucle infinito. Los usuarios pueden fijar el relay de tiempo T1 y T2.
