Descripción

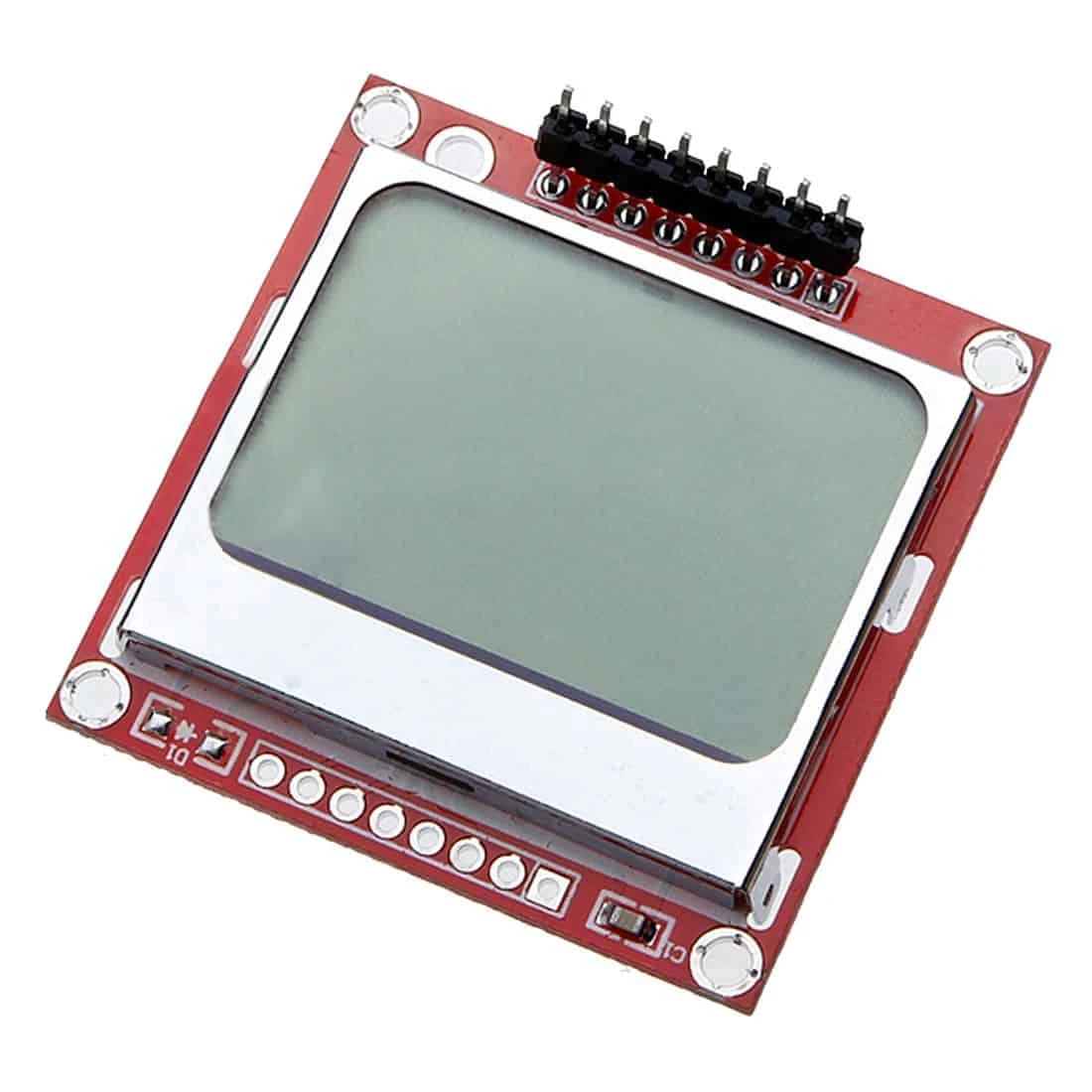

Tarjeta de adaptación (breakout) y pantalla LCD Nokia utilizada en teléfonos Nokia 5110 y 3310 para usar en prototipos y proyectos electrónicos.
Se trata de una pantalla gráfica útil en proyectos con microcontroladores como el Arduino. La presentación es en forma de módulo, que distribuye todas las señales de control en headers macho de 0.1″ fáciles de manejar que ayudan a conectar la pantalla a prototipos o circuitos definitivos sin necesidad de partes especiales
La pantalla tiene un controlador PCD8544 que es el mismo que se utilizó en la pantalla del Nokia 3310. El controlador de pantalla se comunica con el procesador principal a través de una interfaz serie SPI, por lo que se requieren pocos pines para manejar el display.
Características
- Monocromo, luz de fondo incluida.
- Comunicación fácil con microcontroladores comunes
- Controlador LCD Philips PCD8544 con interfaz SPI
- Módulo LCD gráfico con resolución de 84×48 pixeles
- Compatible con Nokia 5110, 3310 LCD
Especificaciones
- Interfaz: Conexión serial SPI
- Voltaje de Operación: 2.7V a 3.3V
- Corriente de Operación: < 5mA (Backlight off), < 20mA (Backlight on)
- Temperatura de Operación: -10 a 70 grados Celsius
- Tamaño: 45x45x45 mm
- Controlador LCD: Philips PCD8544
Pines
- GND: Power negative
- LIGHT: Backlight control terminal
- 3.3V: VCC
- CLK: Serial Clock Speed
- DIN: Serial data line
- DC: Data/ Commands choice
- CE: Chip selection
- RST: Reset
