Descripción
Las celdas de carga son transductores que soportan cargas de compresión, tensión y flexión y las convierten en una magnitud eléctrica proporcional a la carga. Existen celdas de carga de tipo hidráulico, neumático y con galgas extensiométricas, siendo estas últimas las más utilizadas en la industria por su precisión, durabilidad y precio. La aplicación principal de las celdas de carga es la medición de peso en la industria de alimentos, medicamentos, transporte entre otras.
Podemos identificar dos partes principales dentro de una celda de carga con galgas extiométricas, una parte mecánica y una parte eléctrica. La parte mecánica viene a ser el elemento resorte que soporta la fuerza externa aplicada sobre la celda de carga, normalmente fabricado en aluminio. La parte eléctrica viene a ser una o más galgas extensiométricas que traducen la fuerza aplicada en un cambio de resistencia eléctrica, esto basado en el principio físico que todo conductor sufre una variación en su resistencia eléctrica proporcional a la deformación causada por una fuerza. Las celdas de carga poseen normalmente 4 galgas extensiométricas conectadas en una configuración de puente Wheatstone. Esta configuración permite leer de forma precisa las variaciones de resistencia en las galgas.

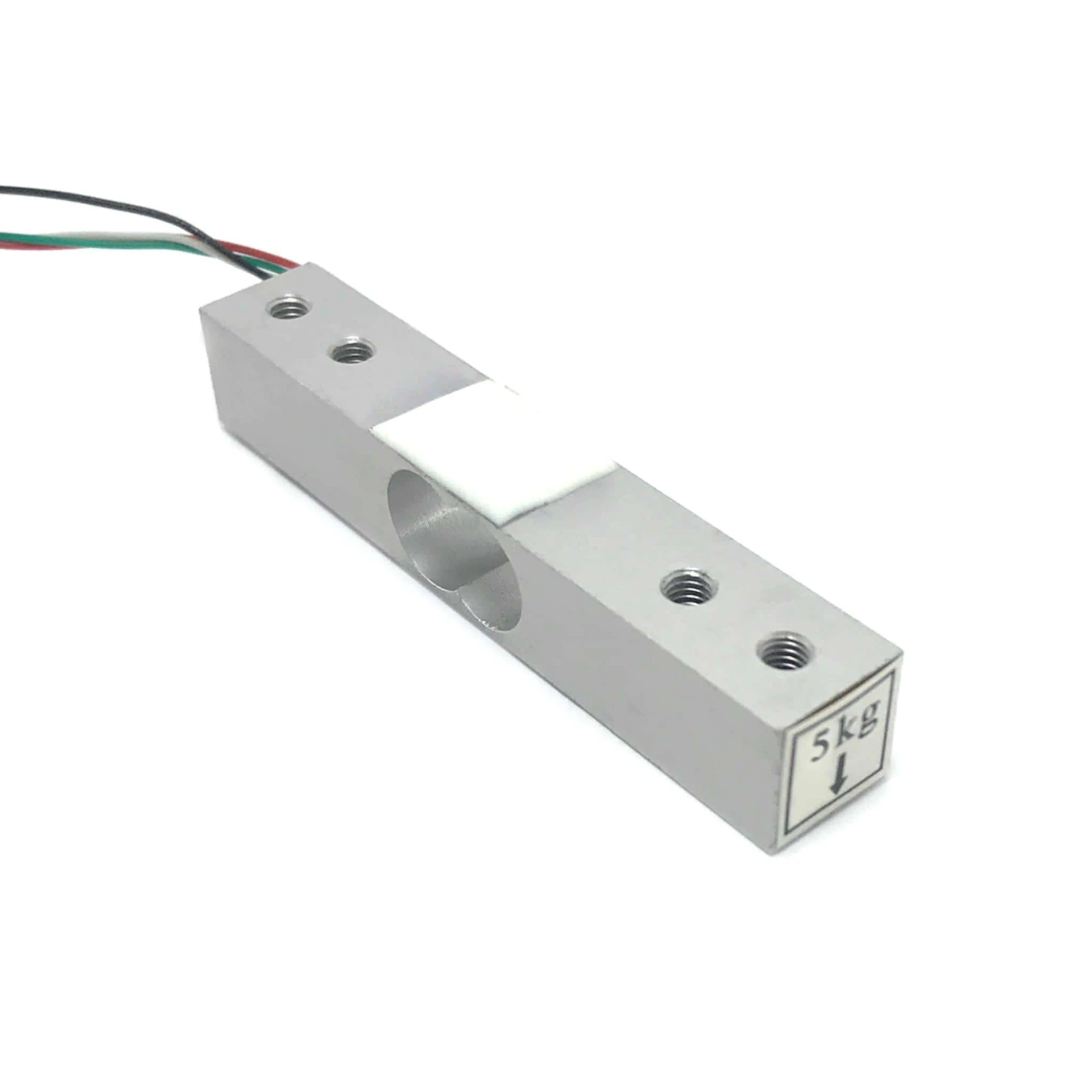

Este modelo de celda de carga soporta hasta 5kg de peso, consiste en una barra de aluminio con agujeros roscados para montaje y 4 galgas extensiométricas unidas a la barra. Entrega 4 cables de salida que funcionan como un puente wheatstone, por lo que para poder realizar las lecturas mediante un microcontrolador es recomendable utilizar un transmisor. El Transmisor HX711 está especialmente diseñado para trabajar con celdas de carga de este tipo y ofrecer una salida digital para ser leída por el microcontrolador.
Especificaciones
- Celda de carga tipo barra
- Usada para medir peso y fuerza
- Material de aluminio
- Capacidad nominal max: 5 kg
- Precisión: 0.05%
- Salida nominal: 1 ± 0.15 mV/V
- No linealidad: 0.05% FS
- Creep (5 min): 0.1% FS
- Efecto de la temperatura en cero (Por 10 ºC): 0.02% FS
- Efecto de la temperatura en el span (Por 10 ºC): 0.05% FS
- Balance cero: ±1.5% FS
- Impedancia de entrada: 1000 ± 50 Ω
- Impedancia de salida: 1000 ± 50 Ω
- Voltaje de exitación nominal: 5 V DC
- Sobrecarga segura: 120%
- Sobrecarga máx: 150%
- Red : E+, Black: E-, Green: S+, White: S-
- Agujeros para montaje
- Longitud de los cables: 21 cm
- Dimensiones: 75 mm x 12.7 mm x 12.7 mm
Distribución del Cableado:
- Rojo: Alimentación +
- Negro: Fuente -
- Verde: Señal +
- Blanco: Señal –
