Descripción

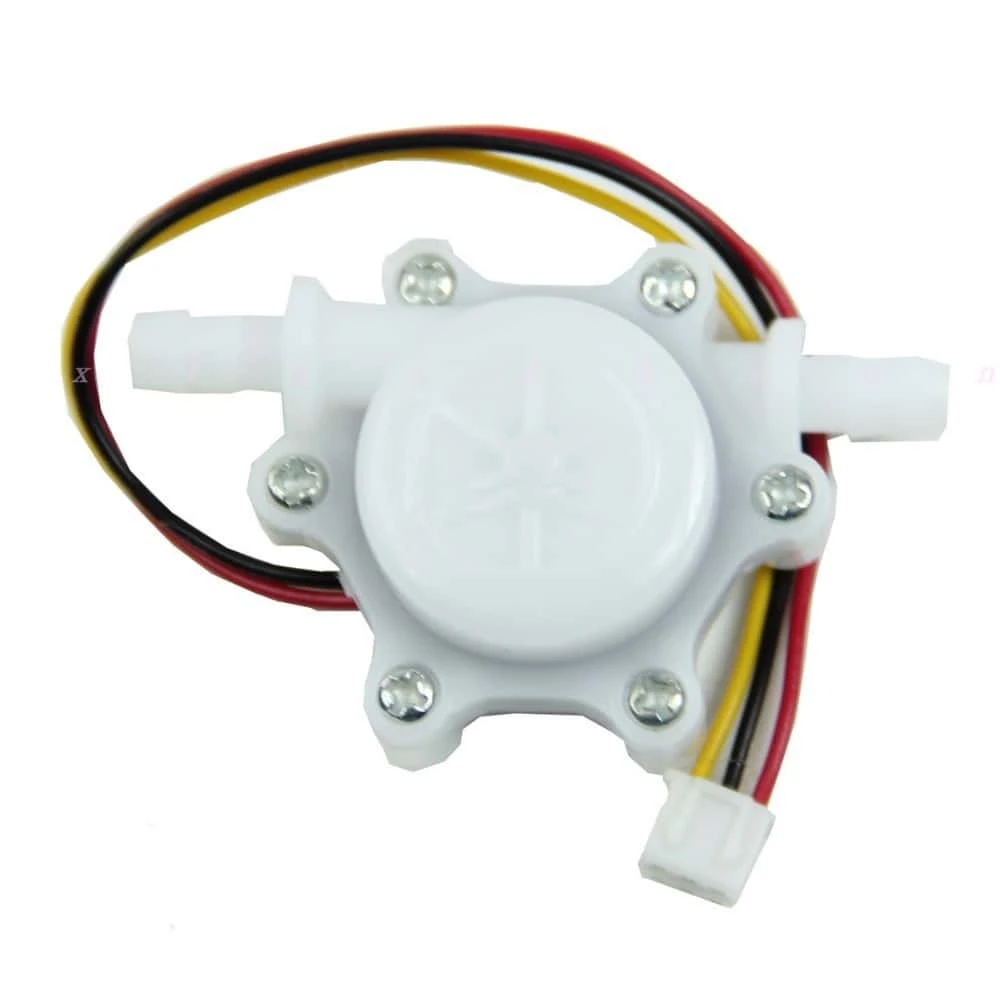

El sensor de flujo de agua YF-S401 mide la cantidad de líquido que fluye a través de él, este consiste de un cuerpo de plástico sólido, un rotor y un sensor de efecto hall. Cuando el líquido fluye a través del sensor este hace girar el rotor magnético, por lo tanto la cantidad de rotaciones varía con el flujo de líquido, de esta manera el sensor de efecto hall entrega una señal digital a la salida. El sensor permanece aislado del rotor y el líquido de esta manera permanece seco y seguro.
Con la ayuda de un microcontrolador se pueden monitorear diferentes dispositivos como cafeteras, rociadores, etc. También se podría monitorear el consumo de agua de un hogar, hacer un dispensador de algún tipo de líquido, entre otros proyectos.
Especificaciones
- Voltaje de operación: 5-12V DC
- Rango de funcionamiento: 0.3 – 6 L/min
- Diámetro interno: 4 mm
- Diámetro externo: 7 mm
- Nozzle Size Standard : Type 18 (1/8" / 3.175mm)
- Presión máxima del agua: <0.8 MPa
- Corriente de operación: 15 mA (DC 5V)
- Insulation Resistance: >100 MΩ
- Precisión: ±5% (0.3-3L/min)
- The Output Pulse High Level: >4.5 VDC (voltaje entrada 5 VCC)
- The Output Pulse Low Level: <0.5 VDC (voltaje entrada 5 VCC)
- Formula flujo de agua: 1L = 5880 ciclos
- Rango humedad de trabajo: 35% ~ 90% RH (no frost)
- Dimensiones: 58 x 35 x 26 mm
- Conexiones: Rojo (VCC), Negro (GND), Amarillo (SEÑAL SALIDA)
