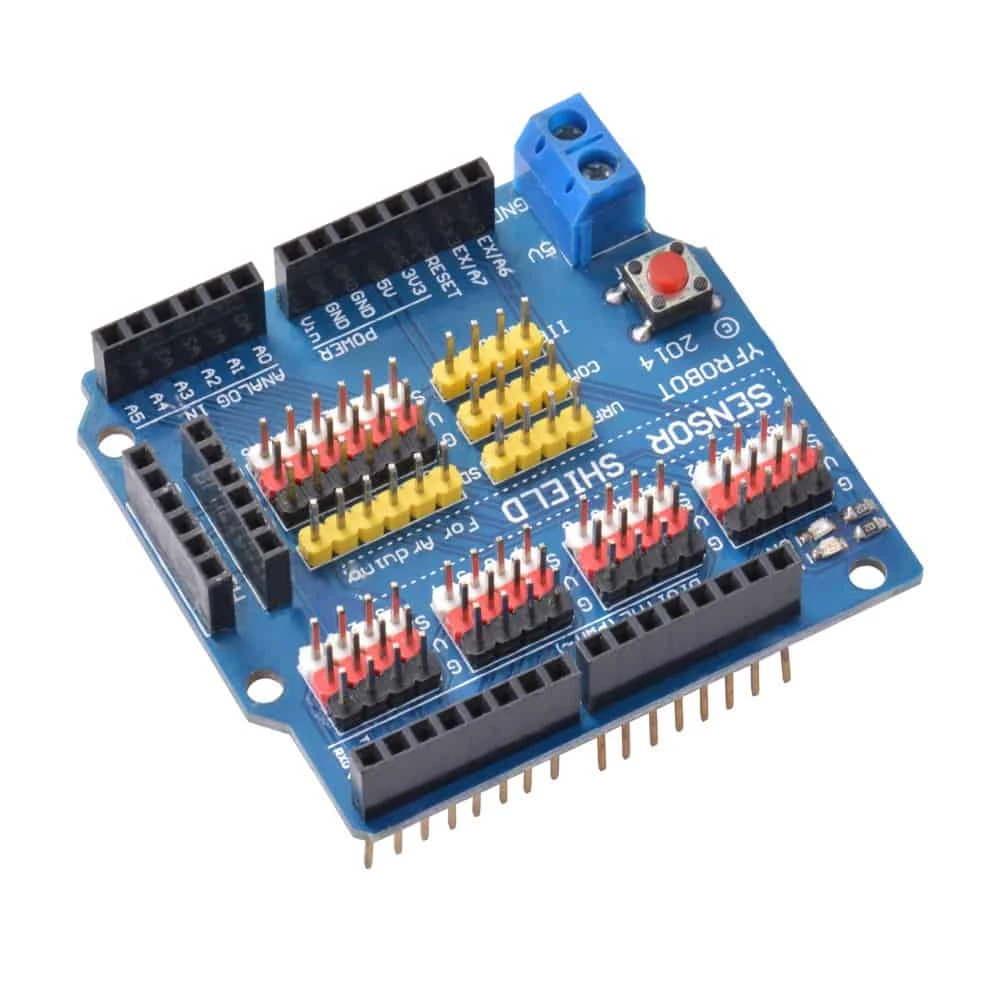

Sensor shield YFRobot - Expansión para sensores (Arduino UNO y Mega)

El Sensor Shield YFRobot para Arduino UNO, Mega, Leonardo, etc, permite la interconexión cómoda de sensores o actuadores a nuestro Arduino sin necesidad de complicadas conexiones para soldar componentes. Posee conectores para entradas analógicas y conectores para I/O digitales.

El diseño modular  del shield, permite la conexión sencilla de sensores, actuadores, servos, pulsadores, potenciómetros, etc., mediante los habituales cables Dupont.

De esta forma ahorramos tiempo en verificar conexiones y depurar errores, tiempo que se aprovecha en mejorar el proyecto.

Especificaciones

• Voltaje de operación: 5V
• Compatible con la Arduino Uno, Mega, Leonardo, Due.
• Permite conectar una variedad de sensores comunes de manera fácil.
• Expande todas las conexiones digitales y análogas de Arduino.
• Los pines digitales 0-13 y analógicos 0-7 están emparejados con los encabezados de los pines, respectivamente con salida de LED de tierra y VCC
• Encabezados de pines adicionales para URF (GND, A3, A2, VCC), COM (TX, RX,
• GND, VCC), IIC (SCL, SDA, GND, VCC), SD (D11, D10, D9, D8, GND, VCC)
• Conexión de terminal 5V / GND
• Botón de reinicio
• Led Power y Led L (Pin 13)
• Dimensiones: 57.2 x 57.3 x 11.4 mm
• Peso: 21.0 gr.

Links

• Diagrama Sensor Shield YFRobot
