Descripción

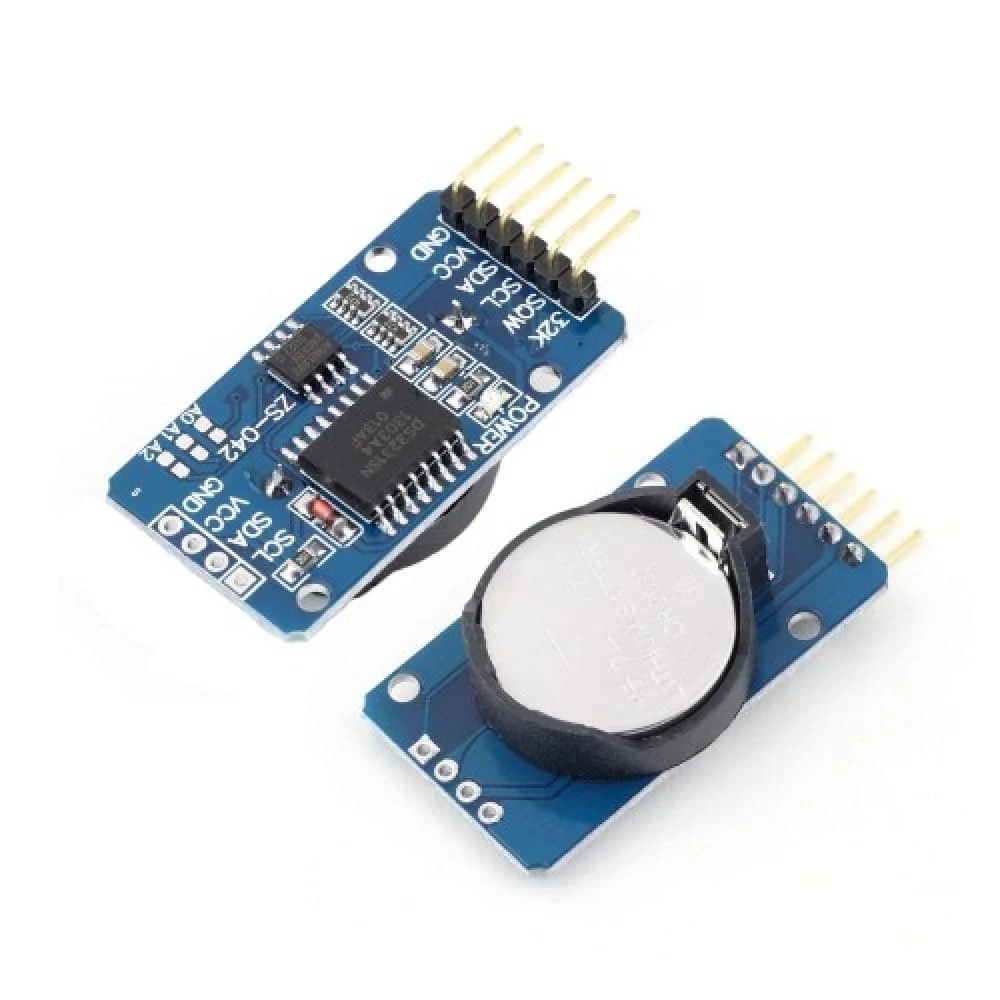

El DS3231 es un conocido reloj de tiempo real (RTC) I2C de bajo coste y extremadamente preciso, con un oscilador de cristal con compensación de temperatura (TCXO). Comparado con el DS1302, el DS3231 tiene muchas ventajas, funciona con una alimentación que puede variar de 2.3V a 5.5V y tiene una batería de respaldo. A diferencia del DS1307, el DS3231 también tiene un cristal de cuarzo integrado (por lo que no requiere un cristal externo), un sensor de temperatura, 2 alarmas programables, un pin de salida de 32.768 kHz para garantizar una mayor precisión. El módulo también incluye una memoria EEPROM AT24C32 con 32Kb para almacenar todo tipo de datos. Dispone de un zócalo de pila de botón pero NO incluye la pila.
Funciones
- Fecha con segundos, minutos, horas, numero día, día de la semana, mes y año.
- Compensación de año bisiesto.
- Formato de hora configurable en 12 o 24 horas
- 2 alarmas configurables
- Circuito compensador de temperatura para el voltaje de referencia interno
Especificaciones
- Tamaño: 38 x 22 x 14mm
- Peso: 8 gramos
- Alimentación: 3.3 a 5.5V
- Chip RTC: DS3231
- Función calendario con dos alarmas
- Salida de pulso programable
- Reloj RTC de seconds, minutos, horas, días, fecha, mes y año válido hasta el año 2100 con compensación de año bisiesto
- Compensación de temperatura automáticacon resolución de 3 ºC
- Chip de memoria: AT24C32 (capacidad: 32Kb)
- Interfaz I2C de hasta 400KHz
- Puede concatenarse con otros dispositivos en el mismo bus. La dirección I2C del 24C32 puede modificarse con los pines A0/A1/A2. La dirección por defecto es: 0x57
