Descripción

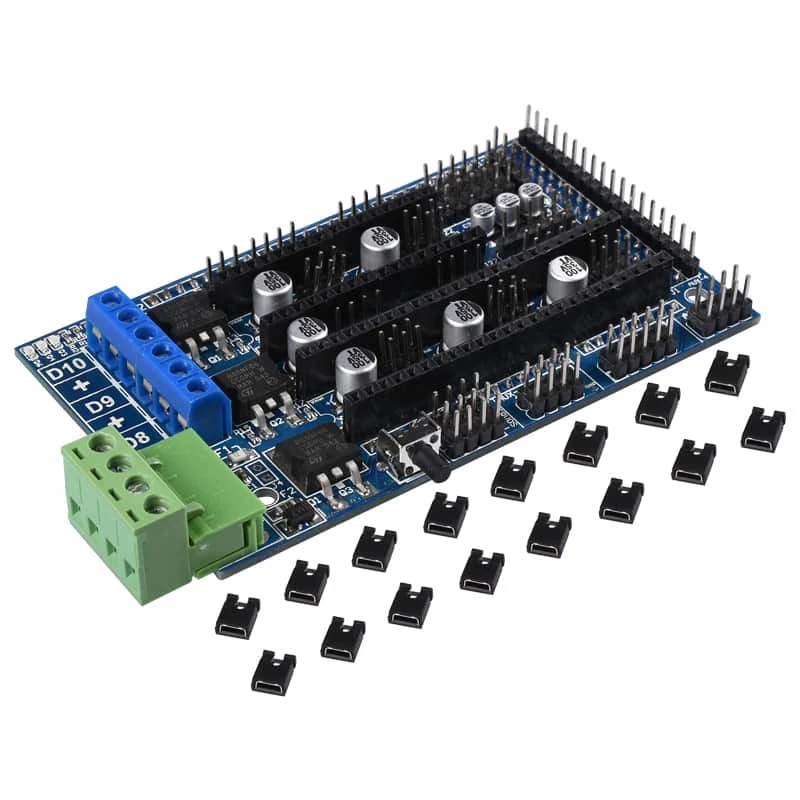

RepRap Arduino Mega Pololu Shield, o RAMPS. Está diseñado para conectar la totalidad de los componentes electrónicos necesarios para una RepRap.
El diseño modular incluye conectores para los controladores paso a paso y la electrónica de control en un escudo Arduino MEGA para facilitar el mantenimiento.
Ramps 1.5 está optimizado en base a Ramp 1.4. La principal diferencia es que los MOSFETs de la Ramps 1.5 están en contacto con la base de la placa, de manera que disipa el calor con ayuda de ésta sin necesidad de disipador adicional. Esto implica además, una conexión más estable.
Especificaciones
- Potencia: 200W
- Se puede añadir LCD y otras componentes
- Tiene salidas de calentador, ventilador, MOSFET y 3 interfaces de termistor.
- 5A fusión adicional de seguridad y protección de componentes
- La cama caliente se controla con un fusible 11A adicional
- Puede conectase 5 controladores de motores
- Dos zócalos para el motor del eje Z
- Diseño modular, puede conectarse fácilmente a placa Mega
- Los pines I2C y SPI están disponibles para futuras ampliaciones
- Los conectores Servo se utilizan para conectar finales de carrera, motores y diodos emisores de luz. Tienen una corriente nominal de 3A.
- Tiene un LED se encenderá cuando la resistencia esté en funcionamiento
- Tamaño: 101.5 x 60.5mm
