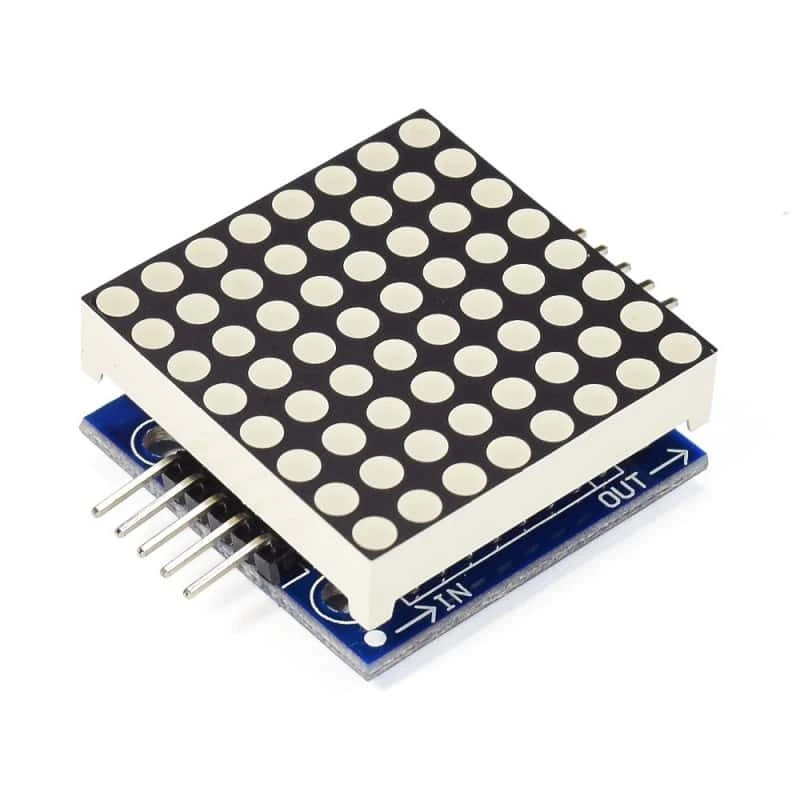

Matríz LED 8x8 (MAX7219)

$ 5.082,00

Cantidad
90 Disponibles

Descripción



El MAX7219 es un controlador de displays que puede manejar 8 segmentos en hasta 8 dígitos o bien 64 leds individuales, esto lo hace ideal para manejar una matriz de led de 8 x 8. En este módulo el MAX7219 viene conectado a una matriz de cátodo común, por lo que  podemos controlar los 64 leds con solamente 3 líneas de un microcontrolador. Este tipo de módulos son de gran utilidad para experimentar con matrices de led, pues simplifican en gran medida las conexiones que hay que realizar para poder controlar el arreglo de leds.

El módulo MAX7219 con matriz de led se entrega listo para funcionar, puede usarse simplemente conectándolo a un Arduino, Raspberry pi o cualquier otro dispositivo que pueda comunicarse a través de una interfaz SPI o pueda amular su funcionamiento. En la plataforma Arduino ya existen librerías para realizar la interfaz con el MAX7219 de forma muy sencilla y mostrar cualquier patrón en la matriz de leds. Incluso pueden conectarse varios módulos en cascada y mostrar textos o gráficos más grandes como un anuncio de leds.



Especificaciones

  • Voltaje de Operación: 4.7 -5.3 V
  • Color: Rojo
  • Corriente : 320mA
  • Corriente de trabajo máxima: 2A
  • Temperatura : 0 -50 ºC
  • Dimensiones: 52mm x 34mm
  • Modulo Display Matriz Puntos 64 Leds
  • Max7219 se controla por SPI

Conexiones

  • El lado izquierdo del módulo es el puerto de entrada y el puerto de salida a la derecha
  • Para controlar un único módulo, sólo tiene que conectar el puerto de entrada a la CPU
  • Para conectar varios módulos en cascada, el puerto de entrada del primer módulo se conectan a la CPU y el puerto de salida se conecta al puerto de entrada del segundo módulo, y así sucesivamente.CLK–señal de reloj
