Descripción

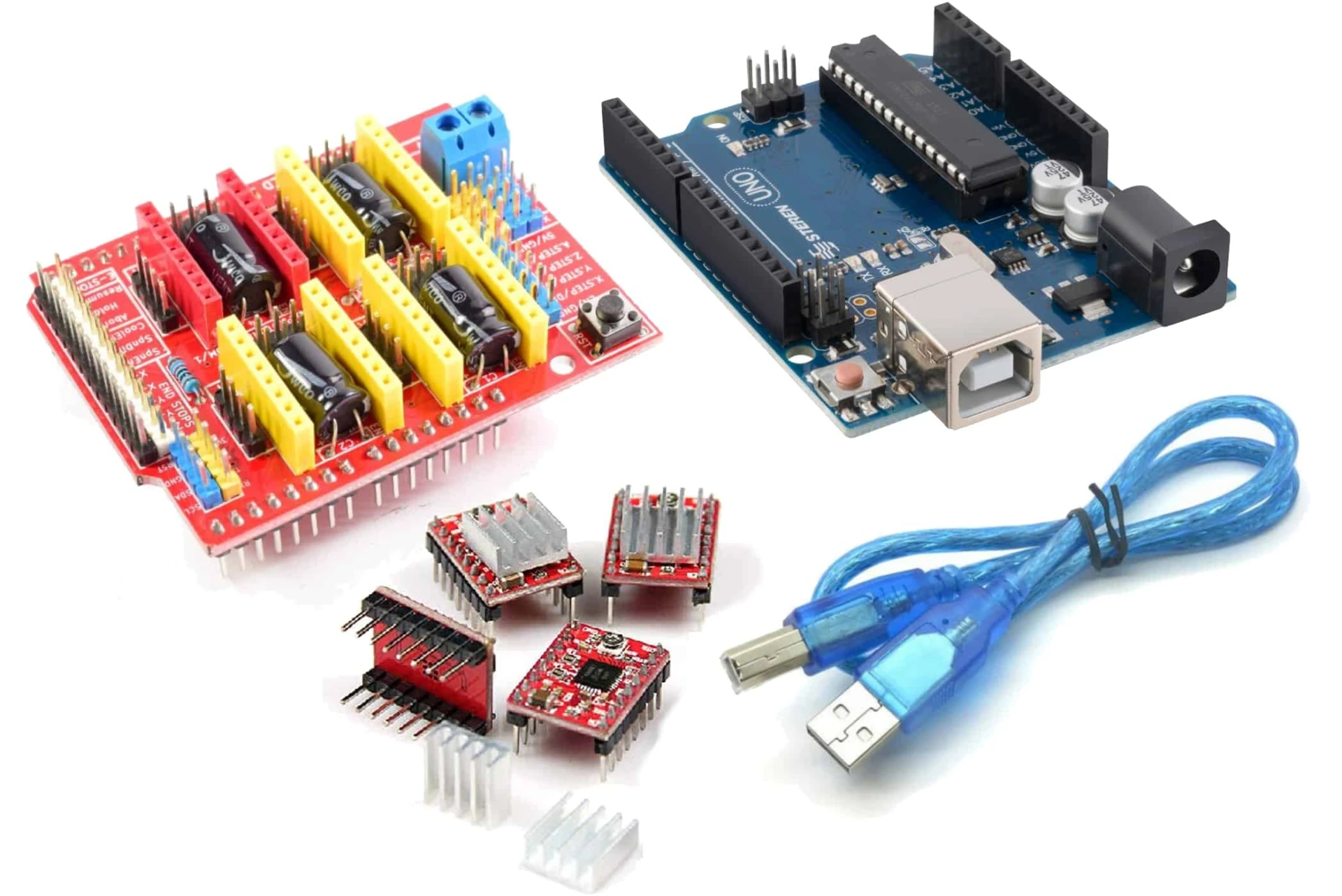

Kit CNC3 contiene:
1- Arduino UNO R3 16U2 Chip desmontable x 1 unidad
2- Cable USB tipo A-B / 30cm x 1 unidad
3- CNC Shield V3 hasta 4 ejes x 1 unidad
4- Driver motor a paso A4988 - 1A / 2A máx x 4 unidades

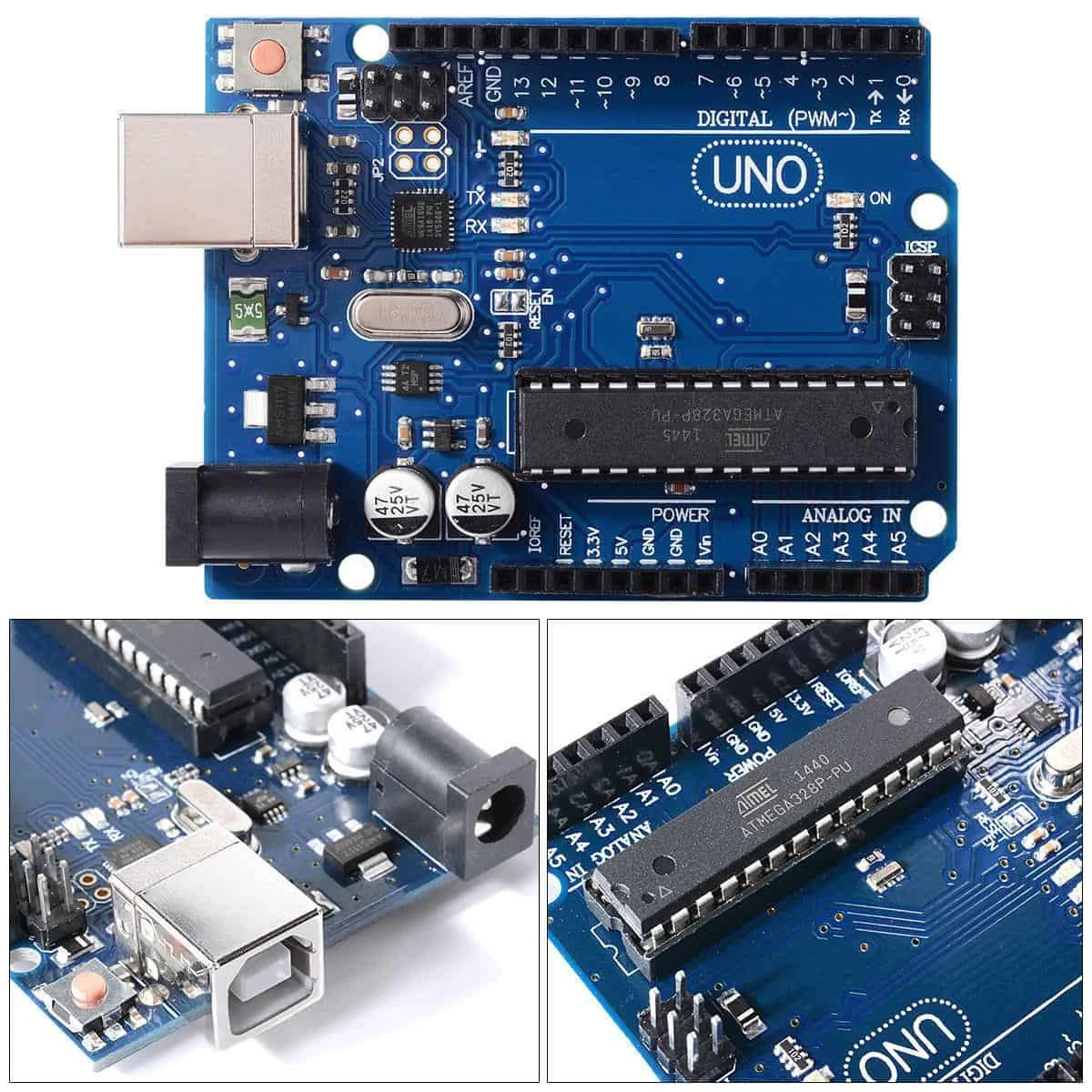

Arduino UNO R3 16U2 Chip desmontable
- Basado en el microcontrolador ATMEGA328
- Rango de alimentación recomendado: 7 a 12 volts
- Rango de alimentación absoluto: 6 a 20 volts
- 14 entradas/salidas digitales
- 6 canales de PWM
- 6 entradas analógicas
- Corriente máxima de salida en pines de IO: 20 mA
- Corriente de salida en el pin de 3.3 volts: 50 mA
- 32 KB de memoria Flash para programas
- 2 KB de memoria RAM
- 1 KB de EEPROM
- Frecuencia de reloj de 16 Mhz
- Led multipropósito en pin 13
Links
- Página oficial de Arduino
- Descarga del IDE Arduino (software oficial)
- Descarga CH340
- Esquemático
- Pinout

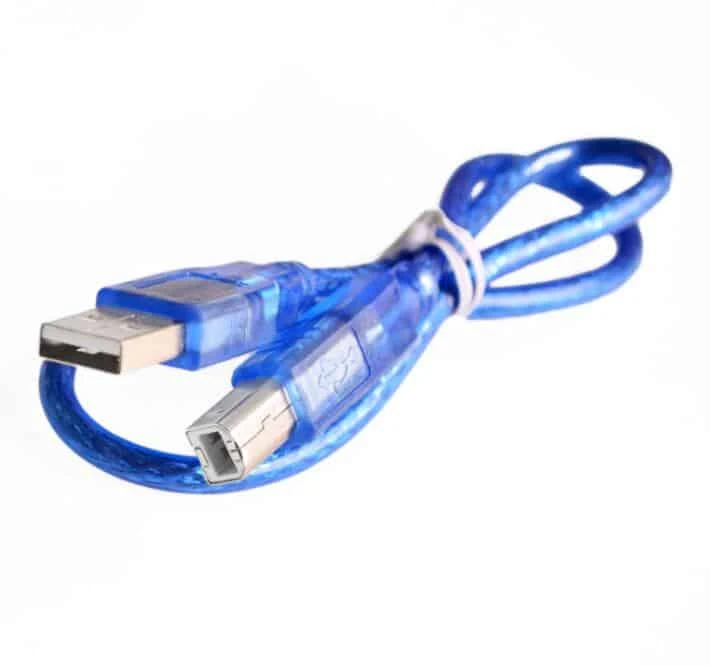

Cable USB tipo A-B / 30cm x 1 unidad
- USB Tipo A/B
- 30 cm de largo
- Apto para carga y transmisión de datos
- Para Arduino UNO / Mega
- Modelos con conector USB B

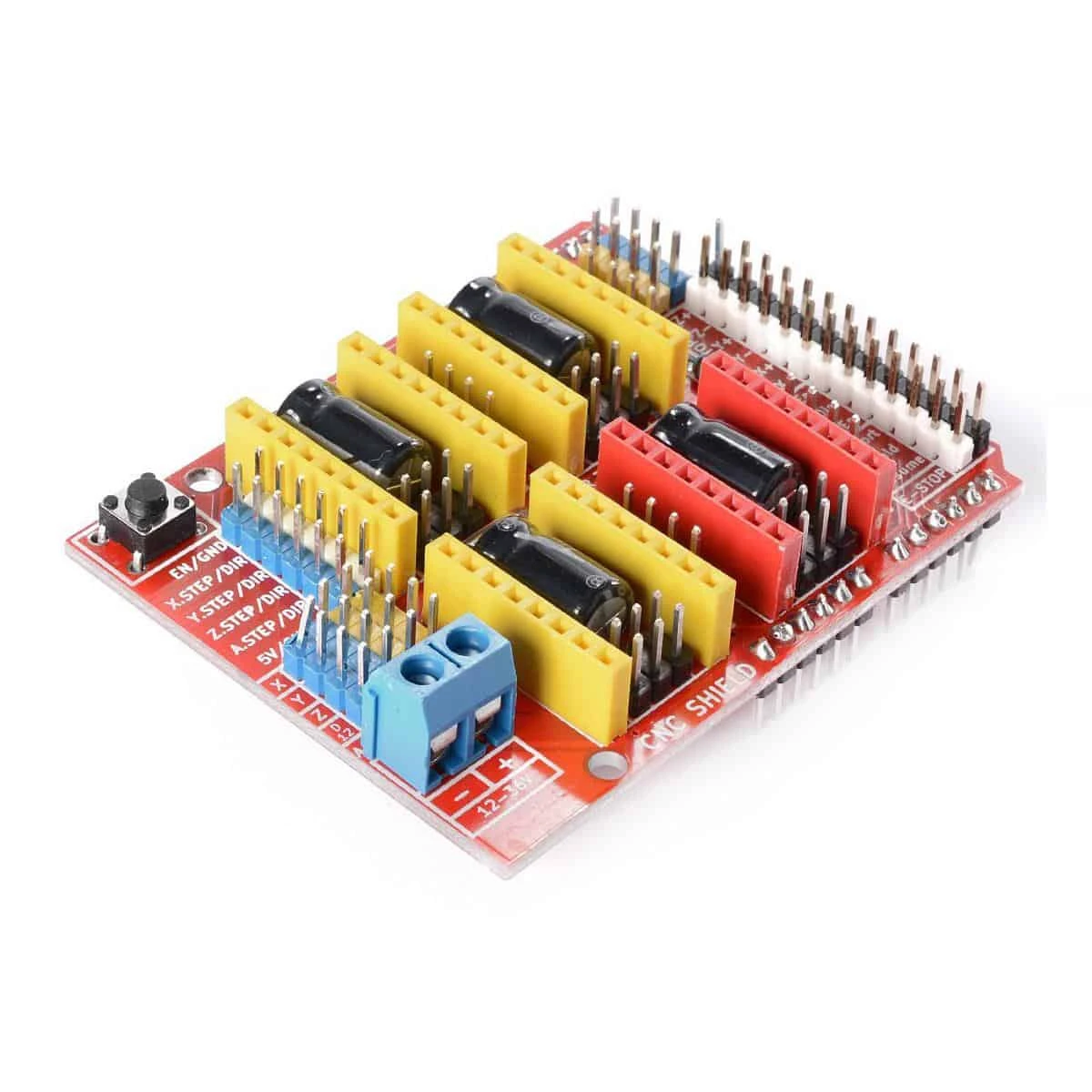

CNC Shield V3 hasta 4 ejes
- Soporte para 4 ejes (X, Y, Z , A)
- 2 conexiones para finales de carrera para cada eje (6 en total)
- Opciones de “Habilitar Husillo”, “Dirección de Husillo” y “Habilitar/Deshabilitar Refrigerante”
- Compatible con controladores como Pololu A4988, DRV8825, o similares
- Compatible con GRBL 0.8c. (Fimware Open Source para Arduino que convierte G-code a instrucciones para motores PAP)
- Jumpers para mayor control y precisión de los micro-pasos (Algunos controladores como el DRV8825 soportan hasta 1/32)
- Diseño compacto
- Los motores pueden ser conectados con bornes tipo Molex de 4 pines
- Alimentación: 12-36V DC. (Por el momento sólo los controladores Pololu DRV8825 pueden manejar hasta 36V por lo que considere el voltaje de funcionamiento al alimentar la placa)
Links

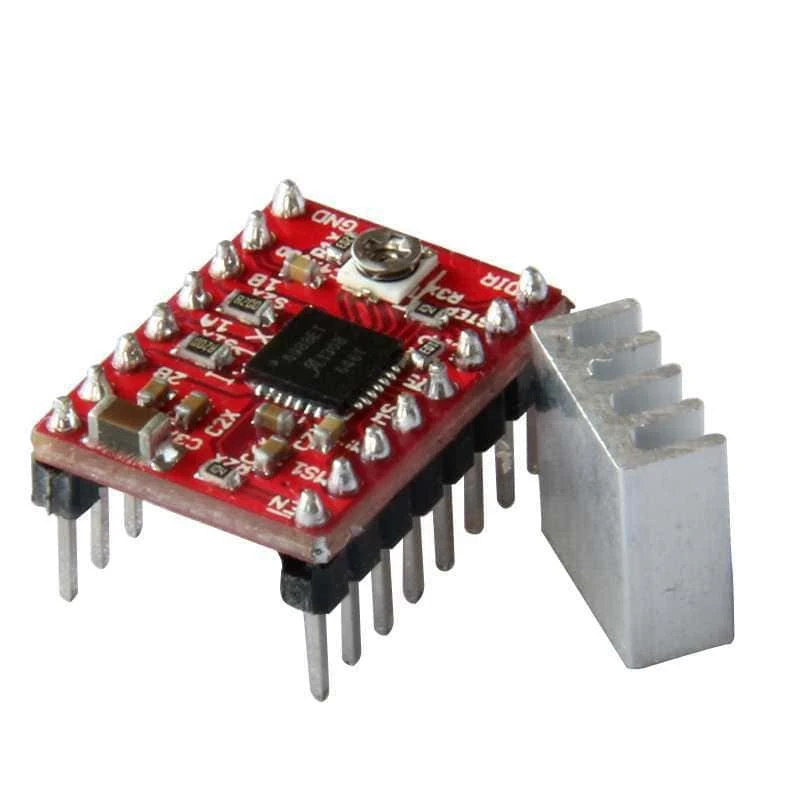

Driver motor a paso A4988 - 1A / 2A máx
- Voltaje de alimentación-potencia(VMOT): 8V-35V DC (recomendado 12V/24VDC)
- Voltaje de alimentación-control(VDD): 3V-5V DC
- Voltaje de control lógico: 3.3V-5V DC
- Corriente de salida: 1A por bobina (máx. 2A con ventilación)
- 5 resoluciones de pasos: full-step, half-step, 1/4, 1/8 y 1/16
- Salidas : Low RDS (ON)
- Detección de caída de corriente automático
- Rectificación síncrona para una baja disipación de potencia
- UVLO Interno
- Protección de corriente-crossover
- Circuito de protección térmica interno
- Circuito de Falla de Tierra
- Protección de cortocircuito
- Pin-compatible con el Driver DRV8825
IMPORTANTE: El driver A4988 puede presentarse en color rojo o verde, dependiendo la fábrica de procedencia, sin modificar su capacidad o funcionameiento.
