Kit CNC21: Arduino Nano +USB+ CNC Shield V4 + 3 A4988 + disipadores

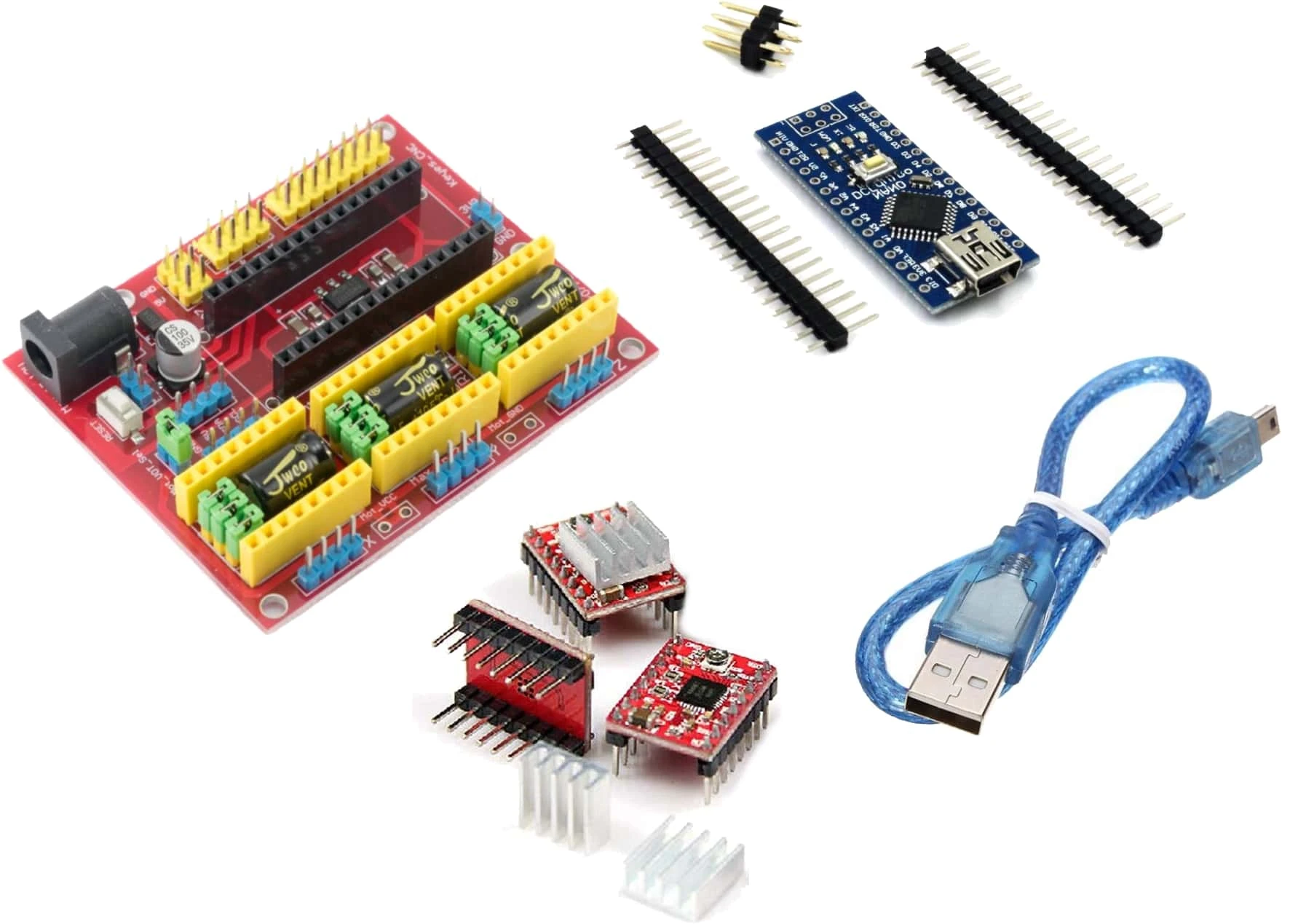

Kit CNC21 contiene:

1- Arduino Nano V3.0 (CH340) x 1 unidad

2- Cable USB tipo A- Mini B / 30cm x 1 unidad

3- CNC Shield V4 Expansión 3 ejes x 1 unidad

4- Driver motor a paso A4988- 1A / 2A máx. x 3 unidades

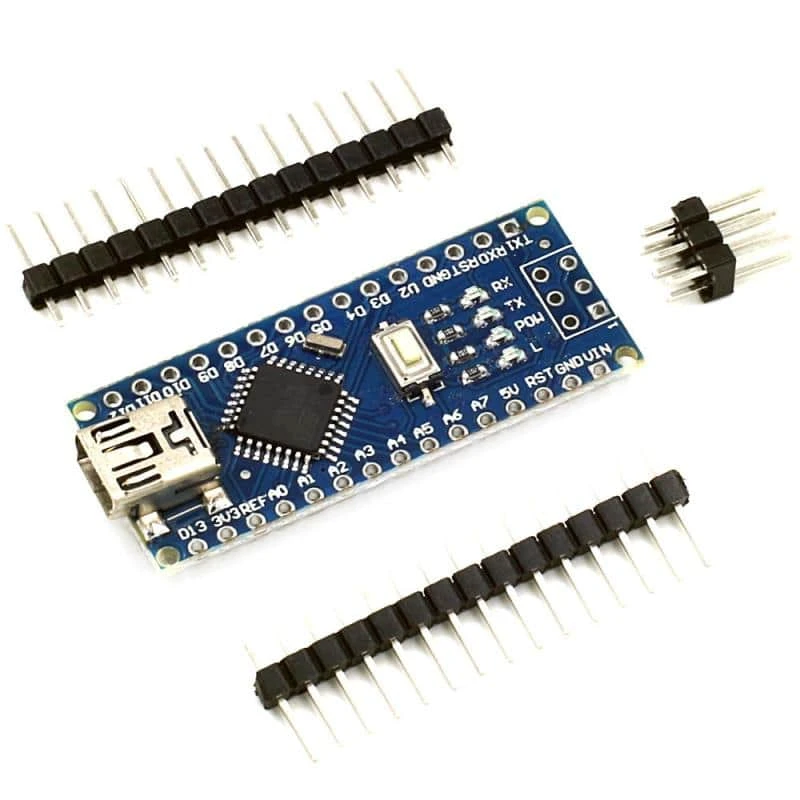

Arduino Nano V3.0 (CH340)

• Basado en el microcontrolador ATMEGA328.
• Rango de alimentación recomendado: 7 a 12 volts.
• 14 entradas/salidas digitales.
• 6 canales de PWM.
• 8 entradas analógicas.
• Corriente máxima de salida en pines de IO: 20 mA.
• Corriente de salida en el pin de 3.3 volts: 50 mA.
• 32 KB de memoria Flash para programas.
• 2 KB de memoria RAM.
• 1 KB de EEPROM.
• Frecuencia de reloj de 16 Mhz.
• Dimensiones: 18.5 mm x 43.2 mm

Links

• Página oficial de Arduino
• Descarga del IDE Arduino (software oficial)
• Descarga CH340
• Esquemático
• Pinout

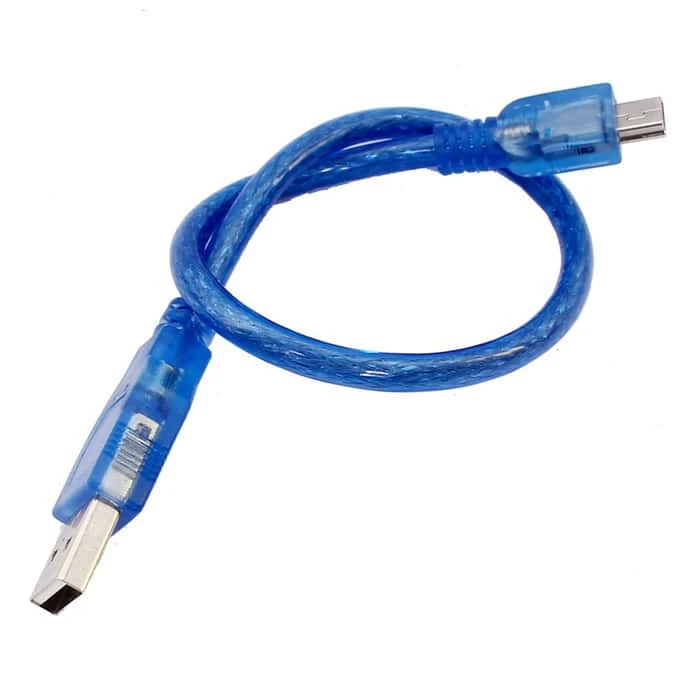

Cable USB tipo A- Mini B / 30cm

• USB Tipo A/Mini B
• 30 cm de largo
• Apto para carga y transmisión de datos
• Para Arduino Nano, FT232, etc

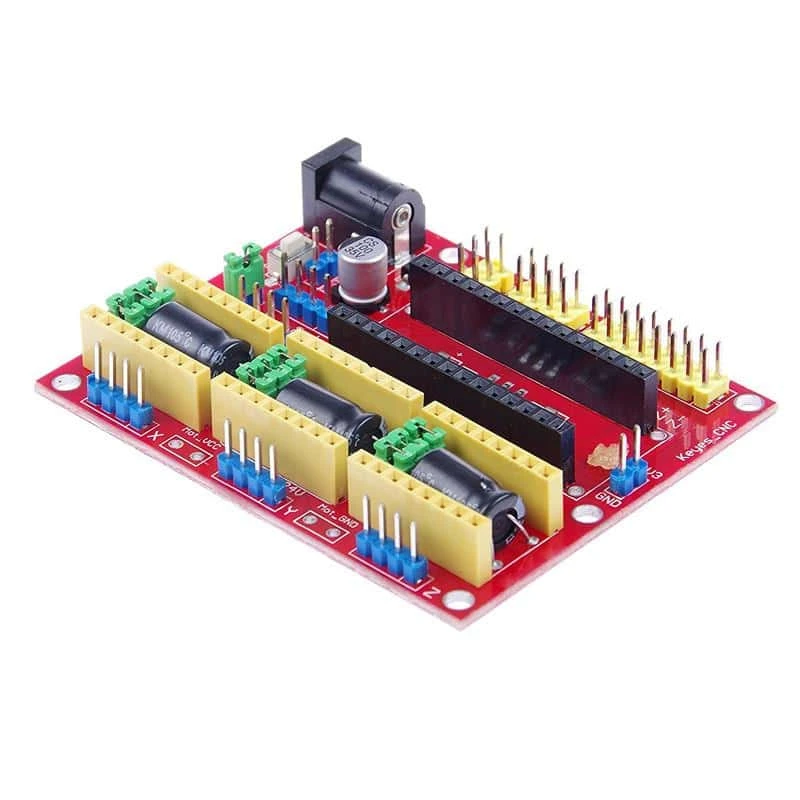

CNC Shield V4 Expansión 3 ejes

• Voltaje de alimentación (potencia): 12V-36V DC
• Compatible con GRBL 0.8c. (Fimware Open Source para Arduino que convierte G-code a instrucciones para motores PAP)
• Soporte para 3 ejes (X, Y, Z)
• 2 conexiones para finales de carrera para cada eje (6 en total)
• Salida “Spindle enable” y “direction”
• Salida “Coolant enable”
• Compatible con controladores A4988 y DRV8825
• Jumpers para control de micro-stepping (Los controladores como el DRV8825 soportan hasta 1/32 para más precisión)
• Diseño compacto: 68 x 58 x 18 mm
• Los motores pueden ser conectados con bornes tipo Molex de 4 pines
• Alimentación: 7.5-12V DC. (Dependiendo de los controladores utilizados)

Links

• Grbl

Driver motor a paso DRV8825- 1.5A / 2.2A máx.

• Voltaje de alimentación-potencia(VMOT): 8.2V-45V DC (recomendado 12V/24VDC)
• Voltaje de control lógico: 3.3V-5V DC
• Corriente de salida: 1.5A por bobina (máx. 2.5A con ventilación)
• Interfaz de control de STEP y DIRECTION
• 6 resoluciones de pasos: full-step, half-step, 1/4, 1/8, 1/16 y 1/32
• Corriente máxima regulable por potenciómetro, para poder usar voltajes mas altos y lograr mejor resolución
• Regulador incluido
• Funciona con sistemas de 3.3 y 5V
• Protección de sobre temperatura, sobrecorriente y voltaje bajo
• Protección de corto a tierra y corto de carga
• PCB de 4 capas
• Pin-compatible con el Driver A4988

Links

• Datasheet DRV8825
• Guia RepRap
• Wiki DRV8825 Motor Driver Board
