Descripción

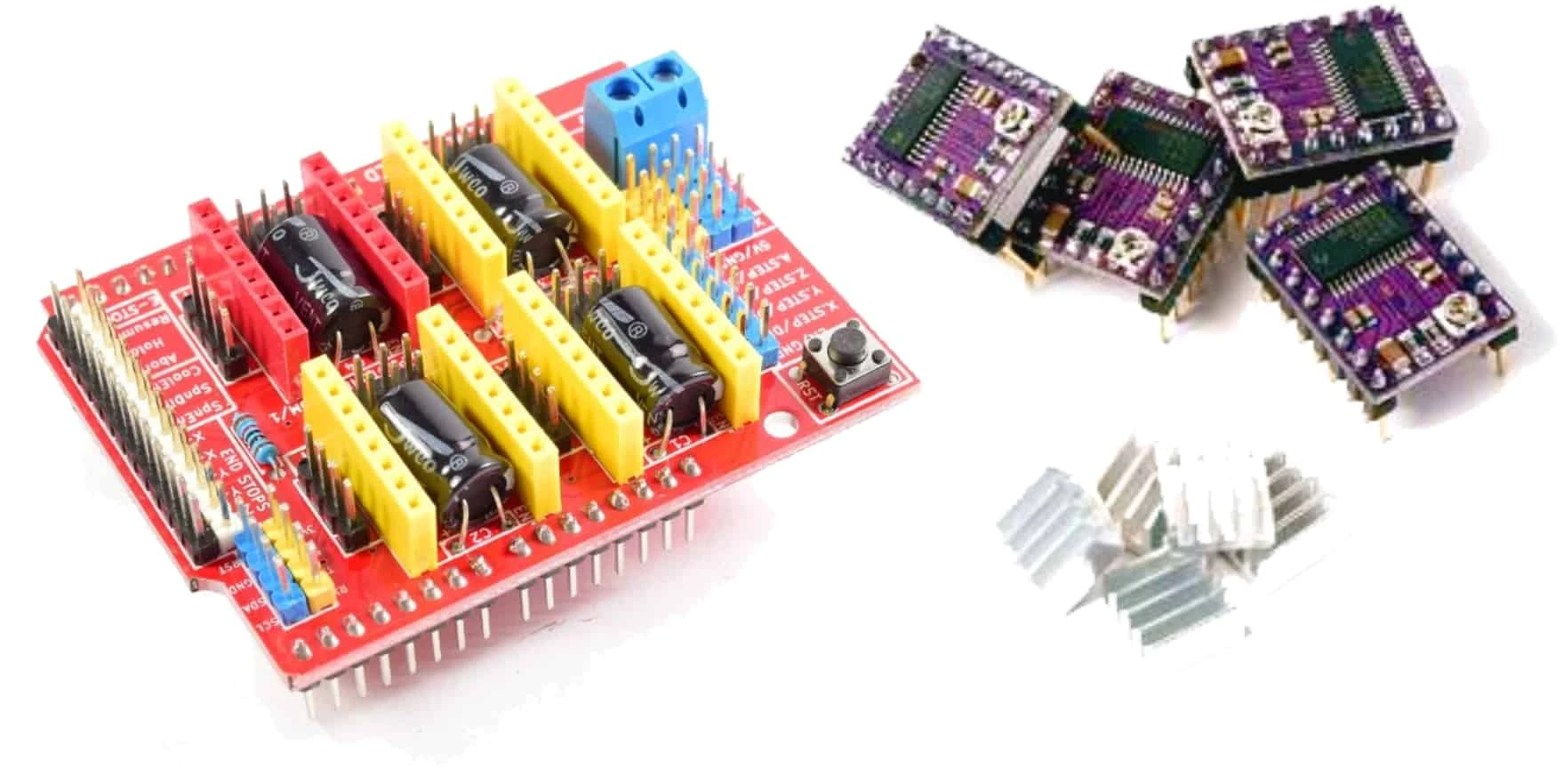

Kit CNC11 contiene:
1- CNC Shield V3 hasta 4 ejes x 1 unidad
2- Driver motor a paso DRV8825- 1.5A / 2.2A máx. x 4 unidades

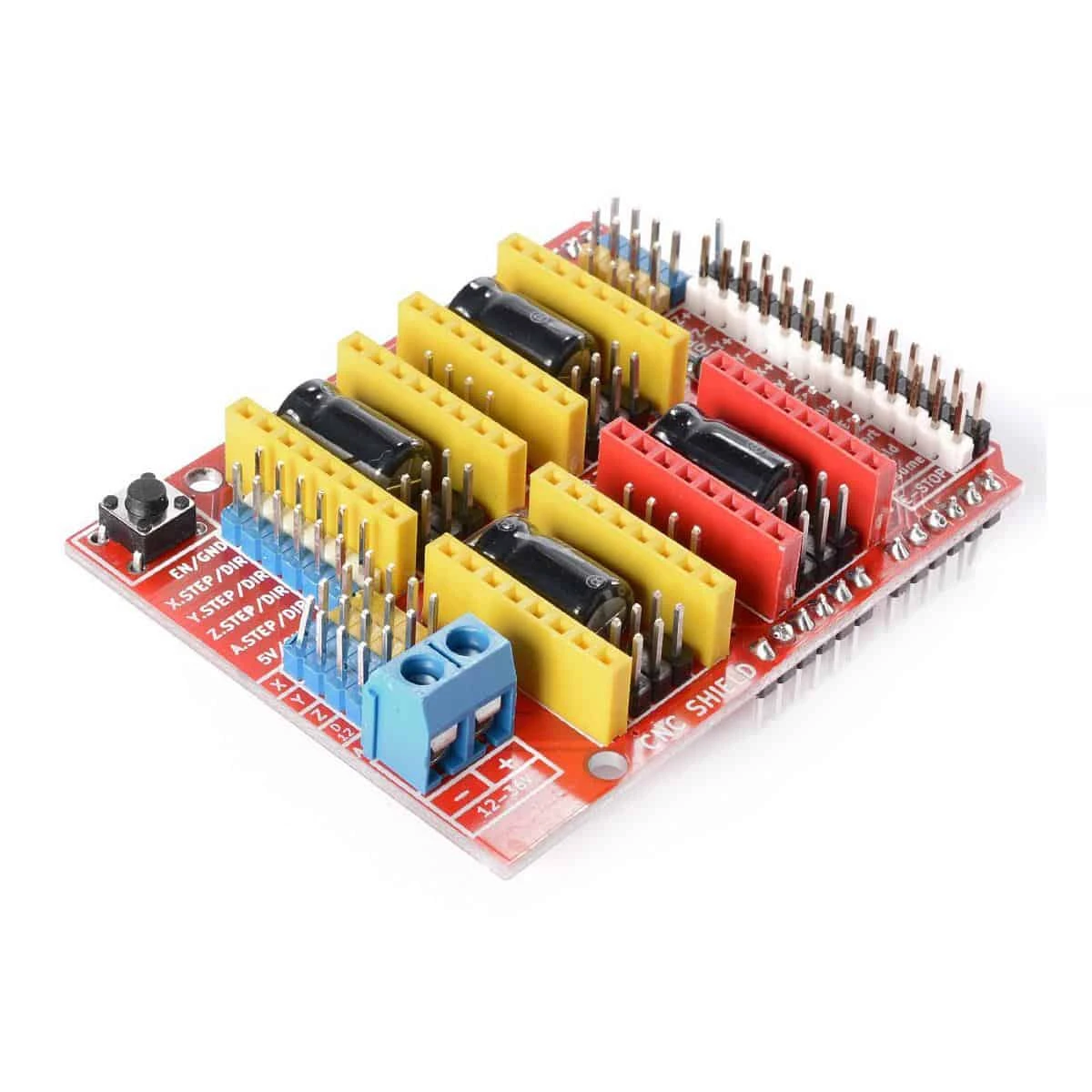

CNC Shield V3 hasta 4 ejes
- Soporte para 4 ejes (X, Y, Z , A)
- 2 conexiones para finales de carrera para cada eje (6 en total)
- Opciones de “Habilitar Husillo”, “Dirección de Husillo” y “Habilitar/Deshabilitar Refrigerante”
- Compatible con controladores como Pololu A4988, DRV8825, o similares
- Compatible con GRBL 0.8c. (Fimware Open Source para Arduino que convierte G-code a instrucciones para motores PAP)
- Jumpers para mayor control y precisión de los micro-pasos (Algunos controladores como el DRV8825 soportan hasta 1/32)
- Diseño compacto
- Los motores pueden ser conectados con bornes tipo Molex de 4 pines
- Alimentación: 12-36V DC. (Por el momento sólo los controladores Pololu DRV8825 pueden manejar hasta 36V por lo que considere el voltaje de funcionamiento al alimentar la placa)
Links

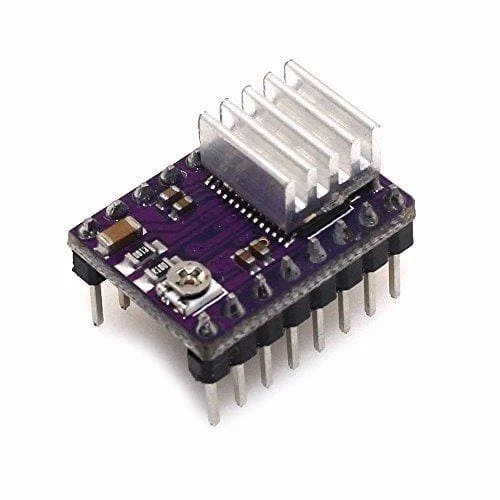

Driver motor a paso DRV8825- 1.5A / 2.2A máx.
- Voltaje de alimentación-potencia(VMOT): 8.2V-45V DC (recomendado 12V/24VDC)
- Voltaje de control lógico: 3.3V-5V DC
- Corriente de salida: 1.5A por bobina (máx. 2.5A con ventilación)
- Interfaz de control de STEP y DIRECTION
- 6 resoluciones de pasos: full-step, half-step, 1/4, 1/8, 1/16 y 1/32
- Corriente máxima regulable por potenciómetro, para poder usar voltajes mas altos y lograr mejor resolución
- Regulador incluido
- Funciona con sistemas de 3.3 y 5V
- Protección de sobre temperatura, sobrecorriente y voltaje bajo
- Protección de corto a tierra y corto de carga
- PCB de 4 capas
- Pin-compatible con el Driver A4988
