Kit CNC10: Arduino UNO Chip Desm + USB + Shield + 4 DRV8825 + disip + 6 End Stop

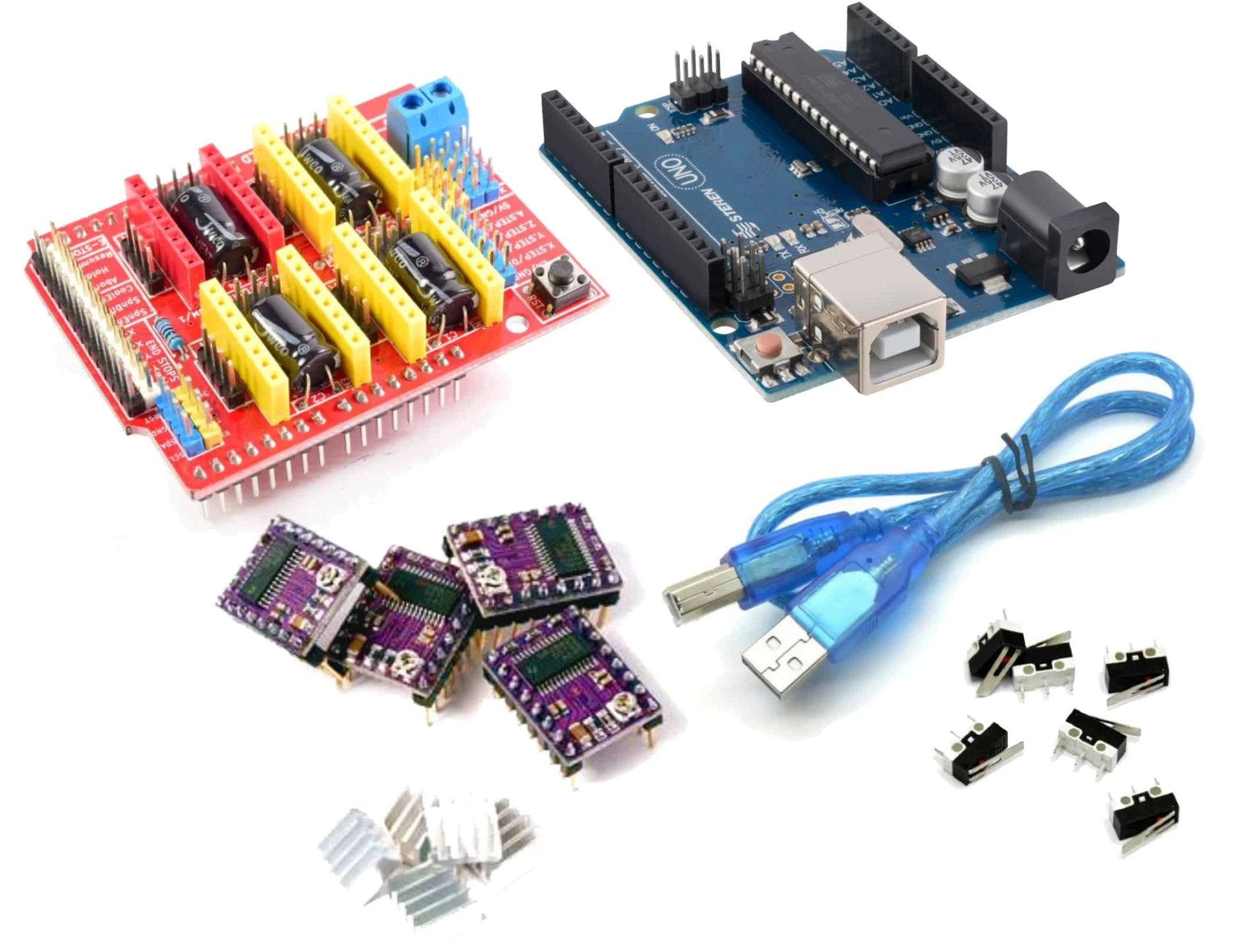

Kit CNC10 contiene:

1- Arduino UNO R3 16U2 Chip desmontable x 1 unidad

2- Cable USB tipo A-B / 30cm x 1 unidad

3- CNC Shield V3 hasta 4 ejes x 1 unidad

4- Driver motor a paso DRV8825- 1.5A / 2.2A máx. x 4 unidades

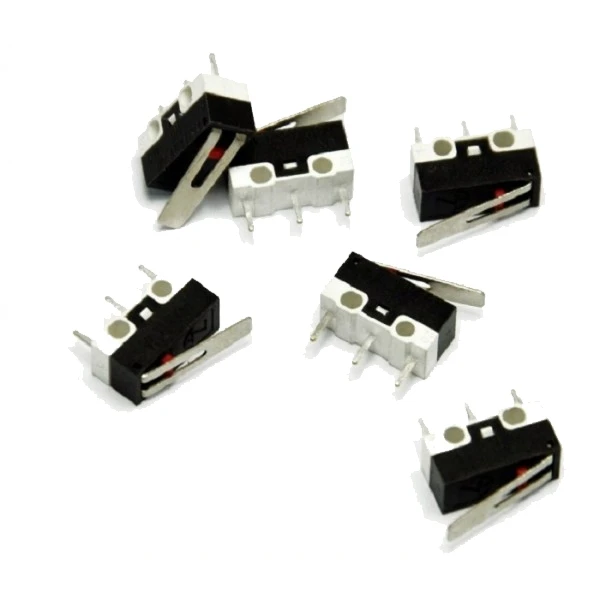

5- Finales de carrera mecánicos 1A x 6 unidades

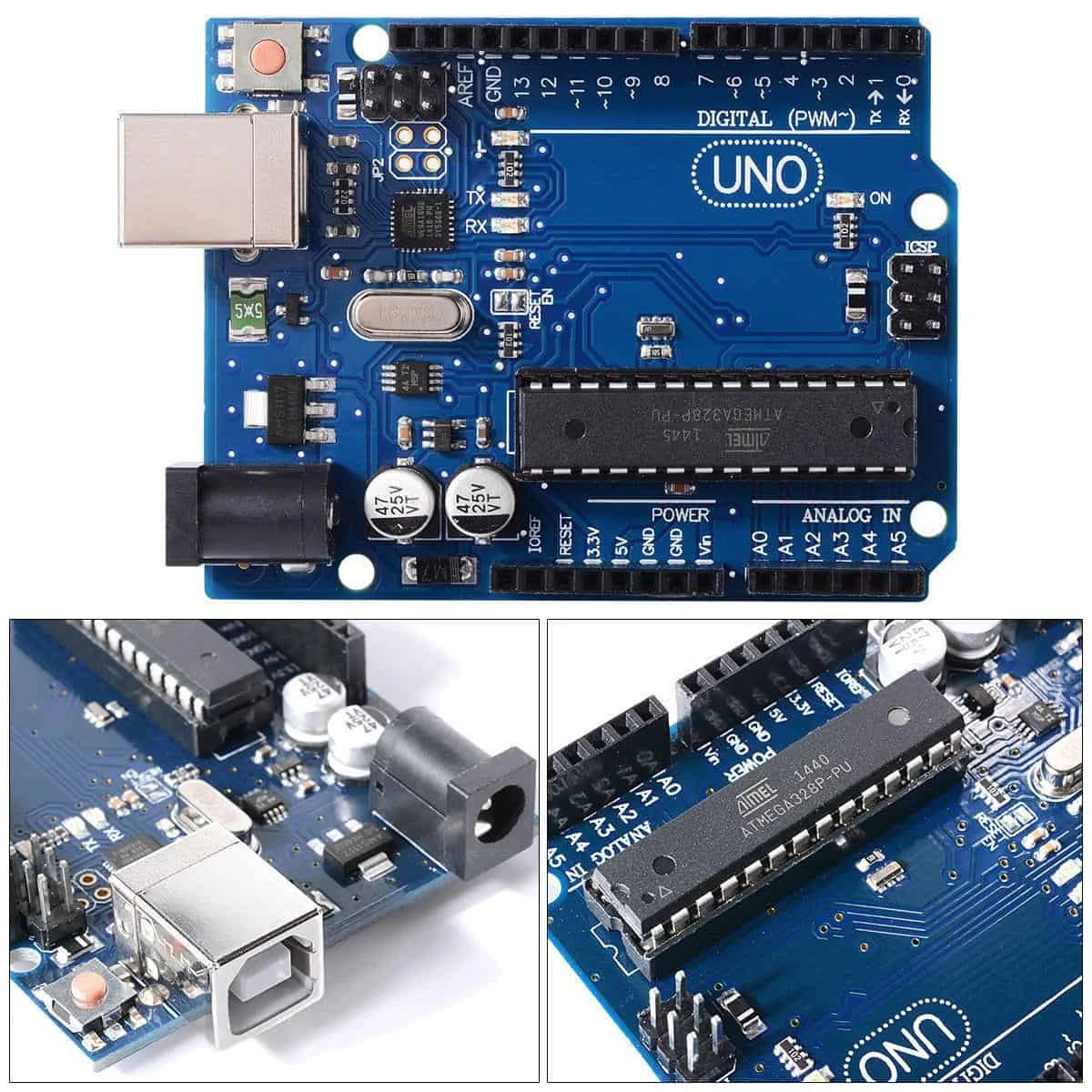

Arduino UNO R3 16U2 Chip desmontable

• Basado en el microcontrolador ATMEGA328
• Rango de alimentación recomendado: 7 a 12 volts
• Rango de alimentación absoluto: 6 a 20 volts
• 14 entradas/salidas digitales
• 6 canales de PWM
• 6 entradas analógicas
• Corriente máxima de salida en pines de IO: 20 mA
• Corriente de salida en el pin de 3.3 volts: 50 mA
• 32 KB de memoria Flash para programas
• 2 KB de memoria RAM
• 1 KB de EEPROM
• Frecuencia de reloj de 16 Mhz
• Led multipropósito en pin 13

Links

• Página oficial de Arduino
• Descarga del IDE Arduino (software oficial)
• Descarga CH340
• Esquemático
• Pinout

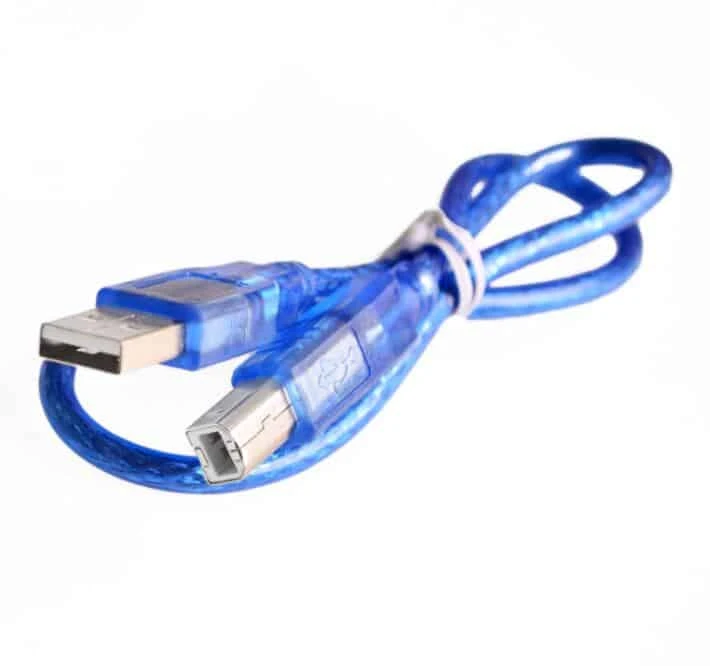

Cable USB tipo A-B / 30cm x 1 unidad

• USB Tipo A/B
• 30 cm de largo
• Apto para carga y transmisión de datos
• Para Arduino UNO / Mega
• Modelos con conector USB B

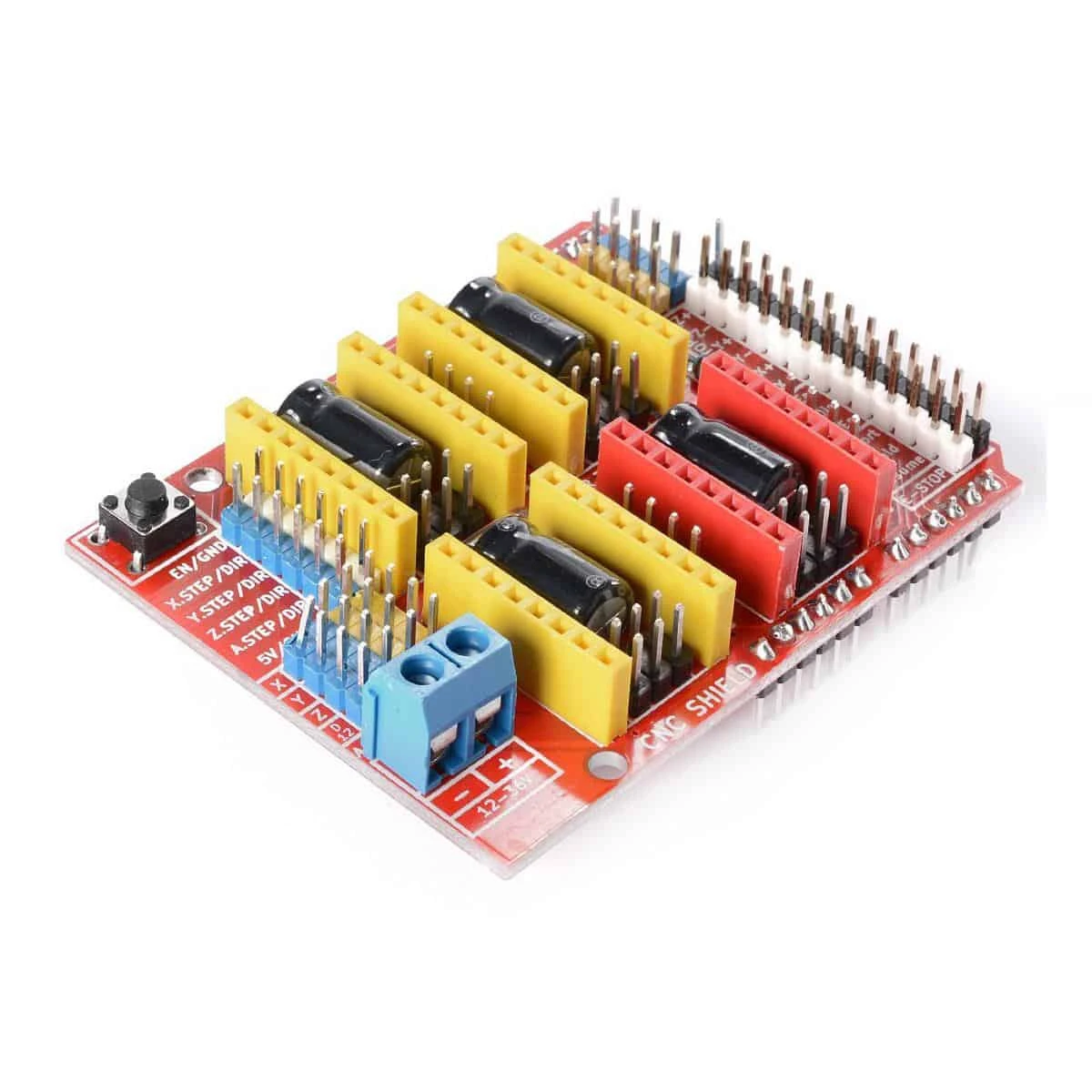

CNC Shield V3 hasta 4 ejes

• Soporte para 4 ejes (X, Y, Z , A)
• 2 conexiones para finales de carrera para cada eje (6 en total)
• Opciones de “Habilitar Husillo”, “Dirección de Husillo” y “Habilitar/Deshabilitar Refrigerante”
• Compatible con controladores como Pololu A4988, DRV8825, o similares
• Compatible con GRBL 0.8c. (Fimware Open Source para Arduino que convierte G-code a instrucciones para motores PAP)
• Jumpers para mayor control y precisión de los micro-pasos (Algunos controladores como el DRV8825 soportan hasta 1/32)
• Diseño compacto
• Los motores pueden ser conectados con bornes tipo Molex de 4 pines
• Alimentación: 12-36V DC. (Por el momento sólo los controladores Pololu DRV8825 pueden manejar hasta 36V por lo que considere el voltaje de funcionamiento al alimentar la placa)

Links

• Web Oficial
• Esquemático
• Descarga Grbl
• Guía de inicio rápido

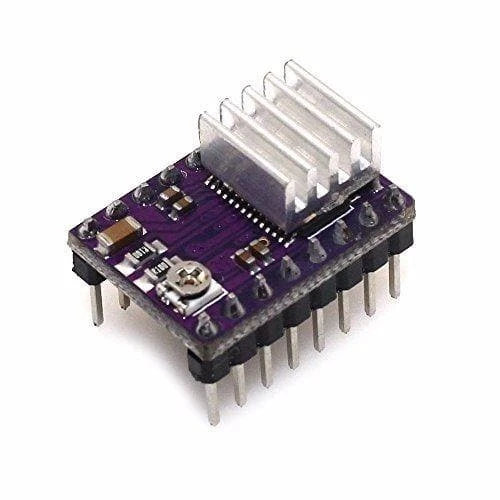

Driver motor a paso DRV8825- 1.5A / 2.2A máx.

• Voltaje de alimentación-potencia(VMOT): 8.2V-45V DC (recomendado 12V/24VDC)
• Voltaje de control lógico: 3.3V-5V DC
• Corriente de salida: 1.5A por bobina (máx. 2.5A con ventilación)
• Interfaz de control de STEP y DIRECTION
• 6 resoluciones de pasos: full-step, half-step, 1/4, 1/8, 1/16 y 1/32
• Corriente máxima regulable por potenciómetro, para poder usar voltajes mas altos y lograr mejor resolución
• Regulador incluido
• Funciona con sistemas de 3.3 y 5V
• Protección de sobre temperatura, sobrecorriente y voltaje bajo
• Protección de corto a tierra y corto de carga
• PCB de 4 capas
• Pin-compatible con el Driver A4988

Links

• Datasheet DRV8825
• Guia RepRap
• Wiki DRV8825 Motor Driver Board
