#SKU: 3009

Kit 3D9: Arduino Mega+ USB + Ramps 1.4 + Smart LCD 12864 + 5 Driver DRV8825 + disip

$ 78.750,00

Cantidad
10 Disponibles

Descripción

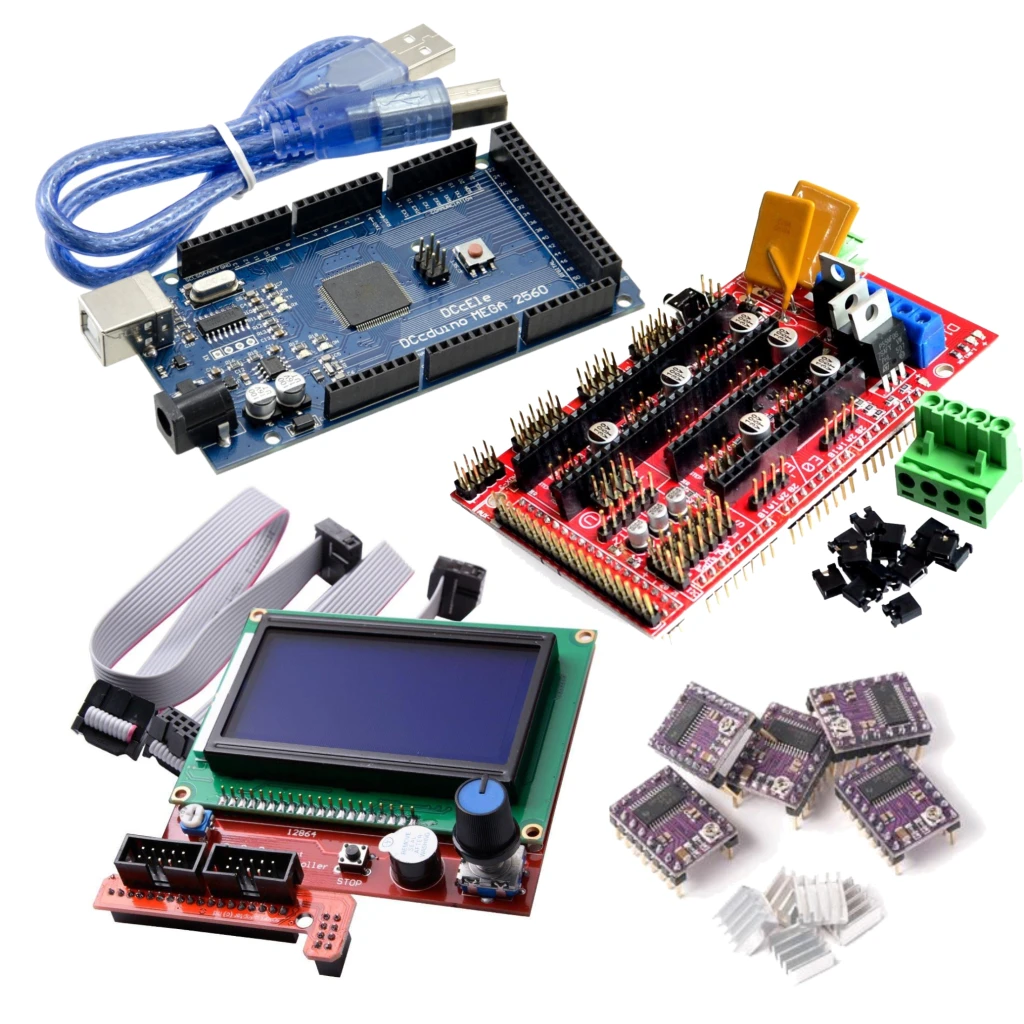

Kit 3D9 contiene:

1- Arduino Mega 2560 R3 (CH340) x 1 unidad

2- Cable USB tipo A-B / 30cm x 1 unidad

3- Ramps 1.4 - Expansión 5 ejes x 1 unidad

4- Smart LCD Full Graphics 12864 / Controlador x 1 unidad

5- Driver motor a paso DRV8825- 1.5A / 2.2A máx. x 5 unidades

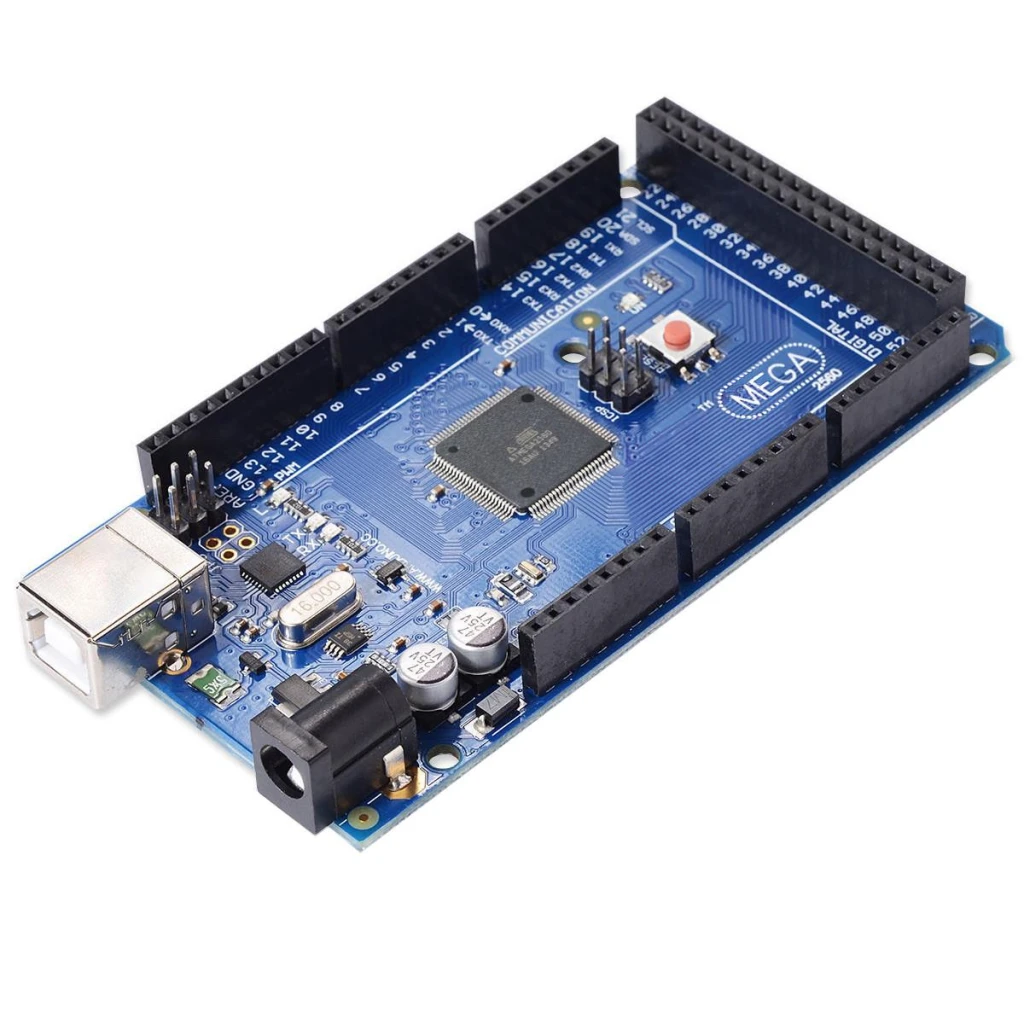

Arduino Mega 2560 R3 (CH340)

  • Basado en el microcontrolador ATMEGA2560
  • Rango de alimentación recomendado: 7 a 12 volts.
  • Rango de alimentación absoluto: 6 a 20 volts.
  • 54 entradas/salidas digitales
  • 15 canales de PWM
  • 16 Entradas analógicas
  • Corriente máxima de salida en pines de IO: 20 mA
  • Corriente de salida en el pin de 3.3 volts: 50 mA
  • 256 KB de memoria Flash para programas
  • 8 KB de memoria RAM
  • 4 KB de EEPROM
  • Frecuencia de reloj de 16 Mhz
  • Led multipropósito en pin 13
  • Incluye cable USB

Links



Cable USB tipo A-B / 30cm x 1 unidad

  • USB Tipo A/B
  • 30 cm de largo
  • Apto para carga y transmisión de datos
  • Para Arduino UNO / Mega
  • Modelos con conector USB B



Ramps 1.4 - Expansión 5 ejes

  • Zócalos con capacidad para hasta 5 controladores Pololu DVR8825 / A4988
  • Voltaje de operación 12V
  • 3 salidas con MOSFET para cama caliente, extrusor, ventilador o doble extrusor
  • Fusible interno de 5A para mayor seguridad
  • Salida cama caliente protegida con fusible adicional de 11A
  • Salidas I2C y SPI para futuras expansiones
  • Capacidad para conectar 2 motores directamente al eje Z
  • 6 pines para conexión de final de carreras
  • 3 pines para conexión de termistores
  • Diseñada para sistemas cartesianos
  • Todos los MOSFET están conectados a salidas PWM para una mayor flexibilidad
  • Las diferentes conexiones tienen conectores de tipo servo de 3A, que son muy comunes y fáciles de utilizar
  • Indicadores LED
  • Posibilidad de conectar 2 motores en el eje Z para impresoras de tipo Prusa Mendel

Links

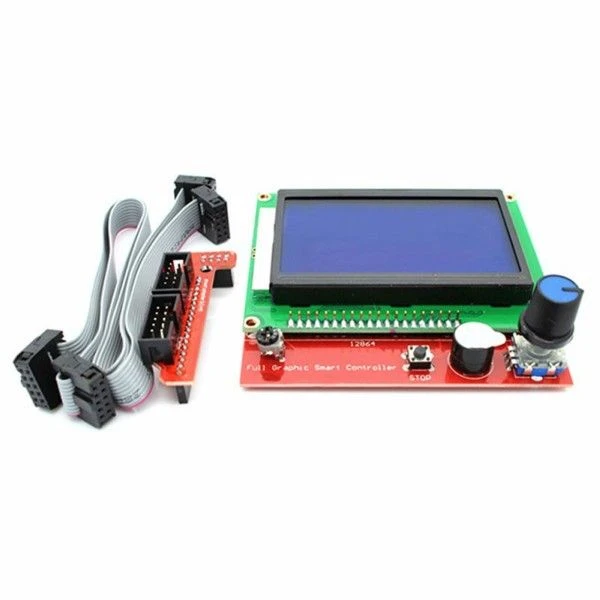

Smart LCD Full Graphics 12864 / Controlador

  • Control por encoder tipo potenciometro
  • Dimensiones: 128X64 Color
  • Display: Azul La tarjeta
  • Incluye boton de stop y buzzer
  • Dimensiones del módulo: 9,3 x 8,7 cm
  • Diagonal de pantalla: 3 pulgadas
  • Resolución: 125 x 64 puntos
  • Lector de tarjetas SD en la parte trasera del módulo
  • Cable plano y adaptador RAMPS incluidos



Driver motor a paso DRV8825- 1.5A / 2.2A máx.

  • Voltaje de alimentación-potencia(VMOT): 8.2V-45V DC (recomendado 12V/24VDC)
  • Voltaje de control lógico: 3.3V-5V DC
  • Corriente de salida: 1.5A por bobina (máx. 2.5A con ventilación)
  • Interfaz de control de STEP y DIRECTION
  • 6 resoluciones de pasos: full-step, half-step, 1/4, 1/8, 1/16 y 1/32
  • Corriente máxima regulable por potenciómetro, para poder usar voltajes mas altos y lograr mejor resolución
  • Regulador incluido
  • Funciona con sistemas de 3.3 y 5V
  • Protección de sobre temperatura, sobrecorriente y voltaje bajo
  • Protección de corto a tierra y corto de carga
  • PCB de 4 capas
  • Pin-compatible con el Driver A4988

Links
