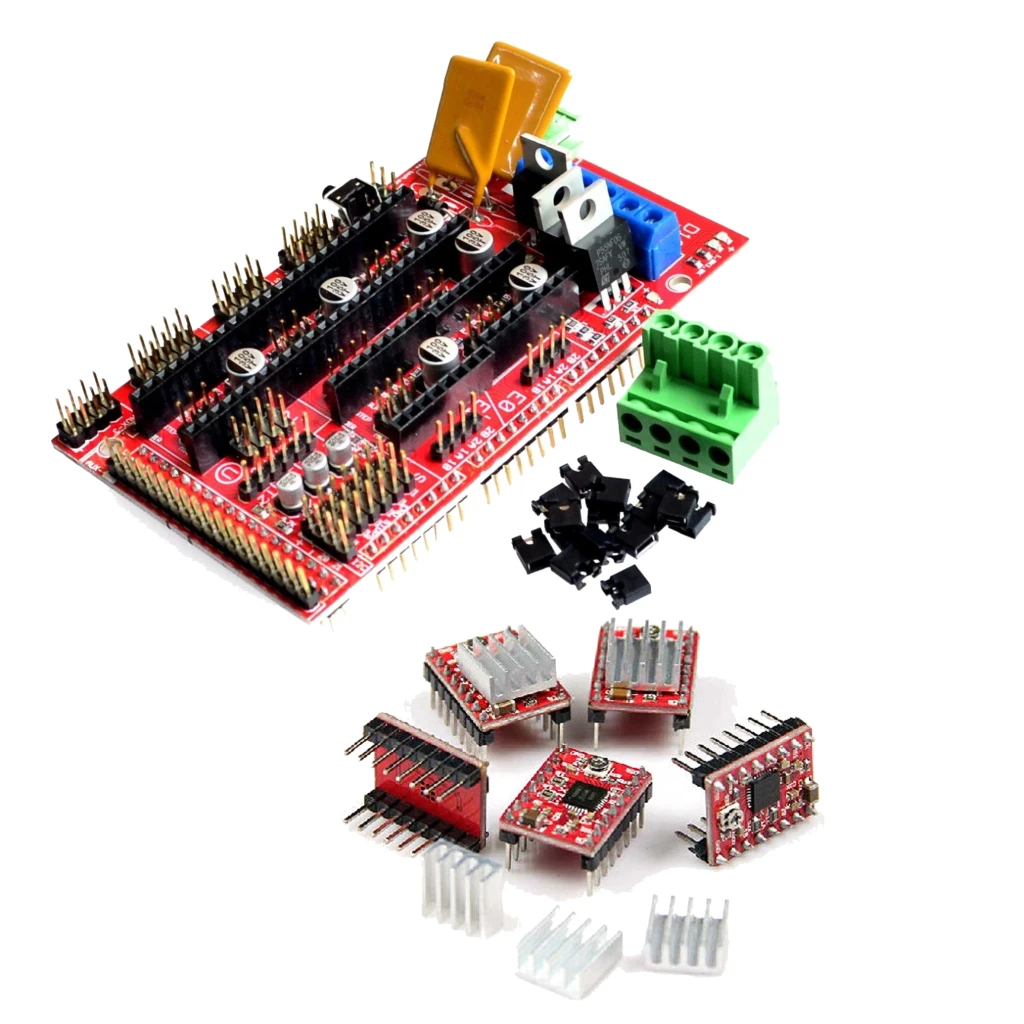

Kit 3D6: Ramps 1.4 + 5 Driver A4988 + disipadores

Kit 3D6 contiene:

1- Ramps 1.4 - Expansión 5 ejes x 1 unidad

2- Driver motor a paso A4988 - 1A / 2A máx x 5 unidades

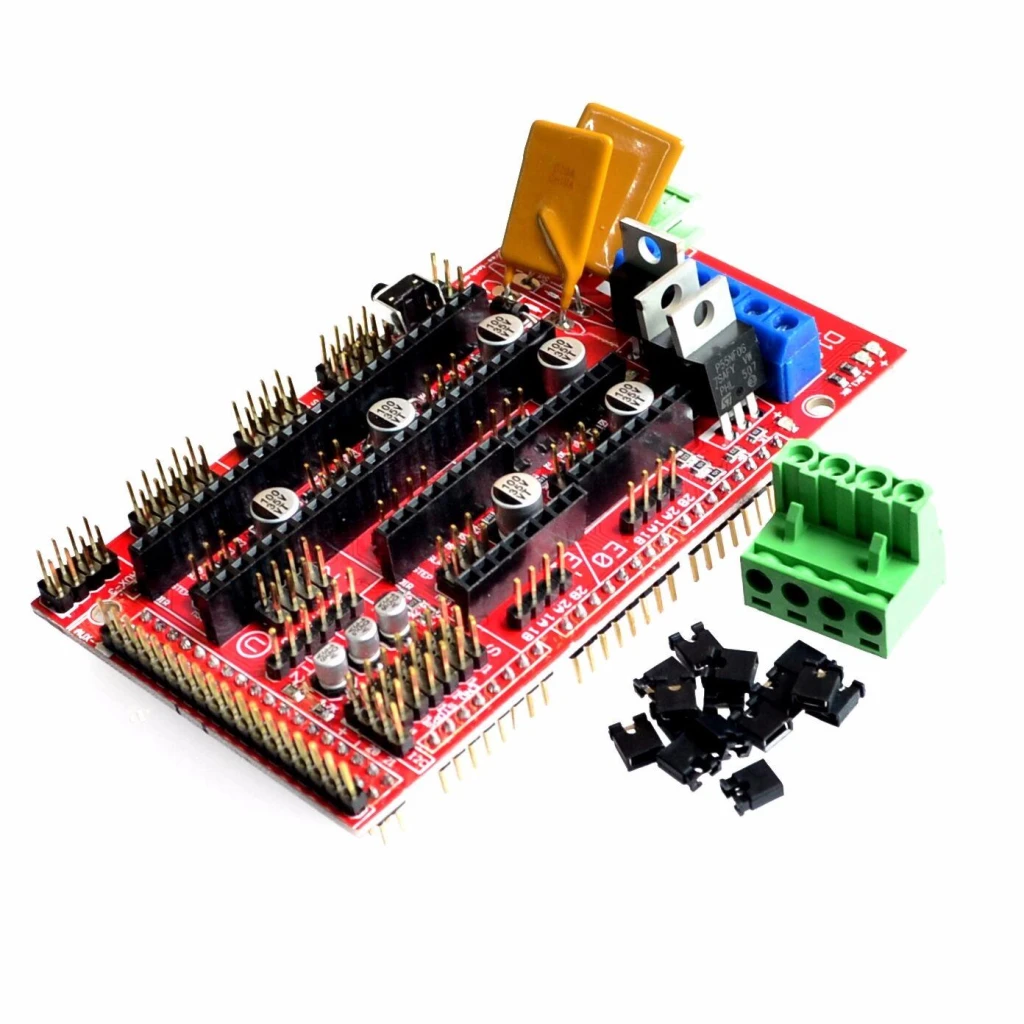

Ramps 1.4 - Expansión 5 ejes

• Zócalos con capacidad para hasta 5 controladores Pololu DVR8825 / A4988
• Voltaje de operación 12V
• 3 salidas con MOSFET para cama caliente, extrusor, ventilador o doble extrusor
• Fusible interno de 5A para mayor seguridad
• Salida cama caliente protegida con fusible adicional de 11A
• Salidas I2C y SPI para futuras expansiones
• Capacidad para conectar 2 motores directamente al eje Z
• 6 pines para conexión de final de carreras
• 3 pines para conexión de termistores
• Diseñada para sistemas cartesianos
• Todos los MOSFET están conectados a salidas PWM para una mayor flexibilidad
• Las diferentes conexiones tienen conectores de tipo servo de 3A, que son muy comunes y fáciles de utilizar
• Indicadores LED
• Posibilidad de conectar 2 motores en el eje Z para impresoras de tipo Prusa Mendel

Links

• Página oficial RepRap en español
• Esquemático

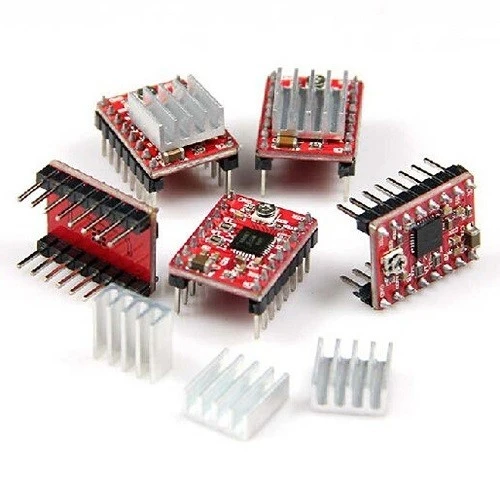

Driver motor a paso A4988 - 1A / 2A máx

• Voltaje de alimentación-potencia(VMOT): 8V-35V DC (recomendado 12V/24VDC)
• Voltaje de alimentación-control(VDD): 3V-5V DC
• Voltaje de control lógico: 3.3V-5V DC
• Corriente de salida: 1A por bobina (máx. 2A con ventilación)
• 5 resoluciones de pasos: full-step, half-step, 1/4, 1/8 y 1/16
• Salidas : Low RDS (ON)
• Detección de caída de corriente automático
• Rectificación síncrona para una baja disipación de potencia
• UVLO Interno
• Protección de corriente-crossover
• Circuito de protección térmica interno
• Circuito de Falla de Tierra
• Protección de cortocircuito
• Pin-compatible con el Driver DRV8825

IMPORTANTE: El driver A4988 puede presentarse en color rojo o verde, dependiendo la fábrica de procedencia, sin modificar su capacidad o funcionameiento.

Links

• Datasheet A4988
• Tutorial Arduino y Driver A4988
