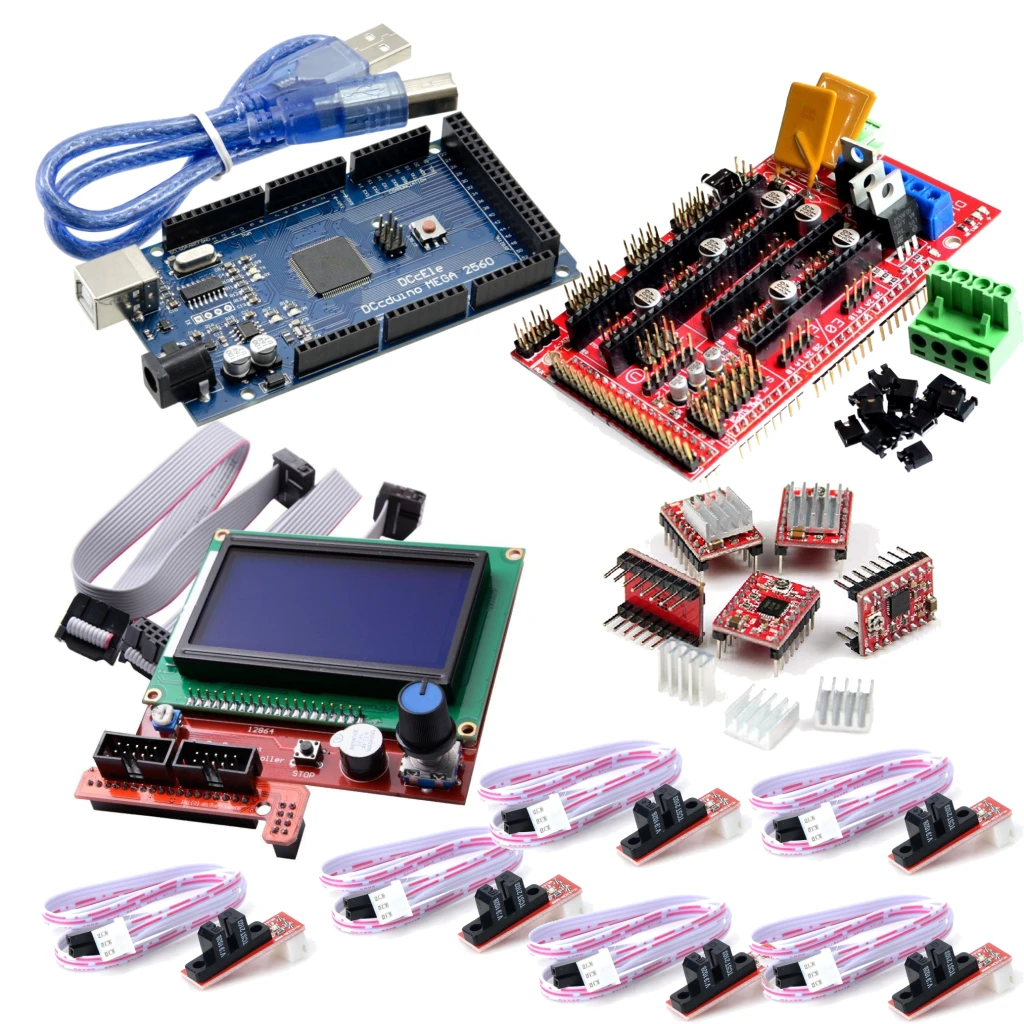

Kit 3D5: Mega+ USB+ Ramps 1.4+ Smart LCD12864+ 5 A4988 + 6 Finales Carrera Óptico

$ 83.700,00

Cantidad

5 Disponibles

Descripción

Kit 3D5 contiene:

1- Arduino Mega 2560 R3 (CH340) x 1 unidad

2- Cable USB tipo A-B / 30cm x 1 unidad

3- Ramps 1.4 - Expansión 5 ejes x 1 unidad

4- Smart LCD Full Graphics 12864 / Controlador x 1 unidad

5- Driver motor a paso A4988 - 1A / 2A máx x 5 unidades

6- Final de carrera óptico TCST2103 x 6 unidades

Arduino Mega 2560 R3 (CH340)

Basado en el microcontrolador ATMEGA2560
Rango de alimentación recomendado: 7 a 12 volts.
Rango de alimentación absoluto: 6 a 20 volts.
54 entradas/salidas digitales
15 canales de PWM
16 Entradas analógicas
Corriente máxima de salida en pines de IO: 20 mA
Corriente de salida en el pin de 3.3 volts: 50 mA
256 KB de memoria Flash para programas
8 KB de memoria RAM
4 KB de EEPROM
Frecuencia de reloj de 16 Mhz
Led multipropósito en pin 13
Incluye cable USB

Links

Cable USB tipo A-B / 30cm x 1 unidad

USB Tipo A/B
30 cm de largo
Apto para carga y transmisión de datos
Para Arduino UNO / Mega
Modelos con conector USB B

Ramps 1.4 - Expansión 5 ejes

Zócalos con capacidad para hasta 5 controladores Pololu DVR8825 / A4988
Voltaje de operación 12V
3 salidas con MOSFET para cama caliente, extrusor, ventilador o doble extrusor
Fusible interno de 5A para mayor seguridad
Salida cama caliente protegida con fusible adicional de 11A
Salidas I2C y SPI para futuras expansiones
Capacidad para conectar 2 motores directamente al eje Z
6 pines para conexión de final de carreras
3 pines para conexión de termistores
Diseñada para sistemas cartesianos
Todos los MOSFET están conectados a salidas PWM para una mayor flexibilidad
Las diferentes conexiones tienen conectores de tipo servo de 3A, que son muy comunes y fáciles de utilizar
Indicadores LED
Posibilidad de conectar 2 motores en el eje Z para impresoras de tipo Prusa Mendel

Links

Smart LCD Full Graphics 12864 / Controlador

Control por encoder tipo potenciometro
Dimensiones: 128X64 Color
Display: Azul La tarjeta
Incluye boton de stop y buzzer
Dimensiones del módulo: 9,3 x 8,7 cm
Diagonal de pantalla: 3 pulgadas
Resolución: 125 x 64 puntos
Lector de tarjetas SD en la parte trasera del módulo
Cable plano y adaptador RAMPS incluidos

Driver motor a paso A4988 - 1A / 2A máx

Voltaje de alimentación-potencia(VMOT): 8V-35V DC (recomendado 12V/24VDC)
Voltaje de alimentación-control(VDD): 3V-5V DC
Voltaje de control lógico: 3.3V-5V DC
Corriente de salida: 1A por bobina (máx. 2A con ventilación)
5 resoluciones de pasos: full-step, half-step, 1/4, 1/8 y 1/16
Salidas : Low RDS (ON)
Detección de caída de corriente automático
Rectificación síncrona para una baja disipación de potencia
UVLO Interno
Protección de corriente-crossover
Circuito de protección térmica interno
Circuito de Falla de Tierra
Protección de cortocircuito
Pin-compatible con el Driver DRV8825

IMPORTANTE: El driver A4988 puede presentarse en color rojo o verde, dependiendo la fábrica de procedencia, sin modificar su capacidad o funcionameiento.

Links

Final de carrera óptico TCST2103
