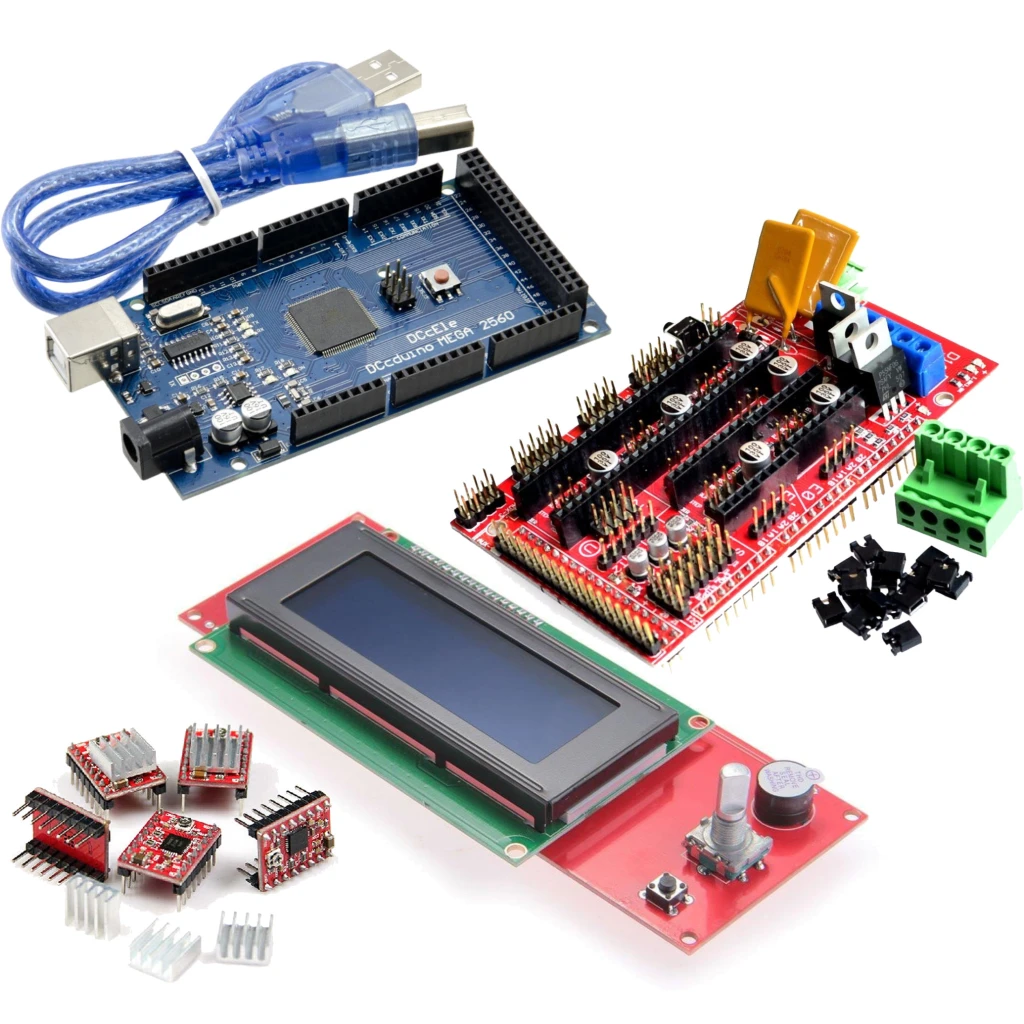

Kit 3D2 contiene:
1- Arduino Mega 2560 R3 (CH340) x 1 unidad
2- Cable USB tipo A-B / 30cm x 1 unidad
3- Ramps 1.4 - Expansión 5 ejes x 1 unidad
4- Smart LCD 2004 / Controlador con encoder y SD card x 1 unidad
5- Driver motor a paso A4988 - 1A / 2A máx x 5 unidades
Arduino Mega 2560 R3 (CH340)
- Basado en el microcontrolador ATMEGA2560
- Rango de alimentación recomendado: 7 a 12 volts.
- Rango de alimentación absoluto: 6 a 20 volts.
- 54 entradas/salidas digitales
- 15 canales de PWM
- 16 Entradas analógicas
- Corriente máxima de salida en pines de IO: 20 mA
- Corriente de salida en el pin de 3.3 volts: 50 mA
- 256 KB de memoria Flash para programas
- 8 KB de memoria RAM
- 4 KB de EEPROM
- Frecuencia de reloj de 16 Mhz
- Led multipropósito en pin 13
- Incluye cable USB
Links
Cable USB tipo A-B / 30cm x 1 unidad
- USB Tipo A/B
- 30 cm de largo
- Apto para carga y transmisión de datos
- Para Arduino UNO / Mega
- Modelos con conector USB B
Ramps 1.4 - Expansión 5 ejes
- Zócalos con capacidad para hasta 5 controladores Pololu DVR8825 / A4988
- Voltaje de operación 12V
- 3 salidas con MOSFET para cama caliente, extrusor, ventilador o doble extrusor
- Fusible interno de 5A para mayor seguridad
- Salida cama caliente protegida con fusible adicional de 11A
- Salidas I2C y SPI para futuras expansiones
- Capacidad para conectar 2 motores directamente al eje Z
- 6 pines para conexión de final de carreras
- 3 pines para conexión de termistores
- Diseñada para sistemas cartesianos
- Todos los MOSFET están conectados a salidas PWM para una mayor flexibilidad
- Las diferentes conexiones tienen conectores de tipo servo de 3A, que son muy comunes y fáciles de utilizar
- Indicadores LED
- Posibilidad de conectar 2 motores en el eje Z para impresoras de tipo Prusa Mendel
Links

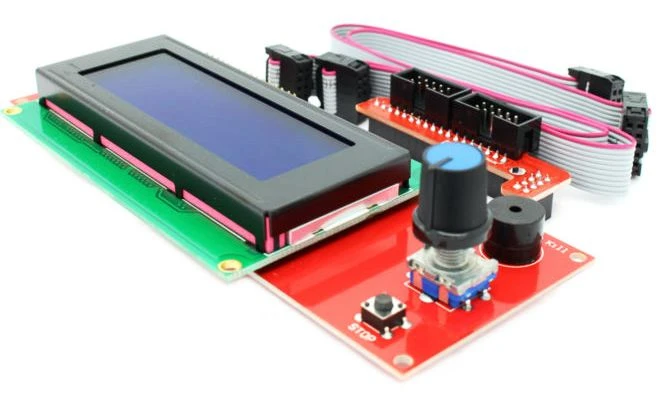

Smart LCD 2004 / Controlador con encoder y SD card
- Voltaje de Operación: 5V
- Color Texto: Blanco
- Color Texto: Blanco
- Backlight: Azul
- Columnas: 20
- Filas: 4
- Controlador con display alfanumérico
- Permite que tu impresora 3D trabaje sin la necesidad de estar conectada a una PC
- Los archivos a imprimir son almacenados en una tarjeta SD, estos archivos son leídos por el controlador y enviados a la tarjeta Arduino-Ramps para ser impresos.
- El controlador incluye además de la pantalla LCD2004, un lector de Tarjetas SD, encoder rotatorio y un buzzer
- Conexión solo por 2 cables al shield Ramps. Luego se debe realizar algunas modificaciones al firmware Marlin para configurar adecuadamente el controlador.
- Una vez conectado ya no necesitaras de una PC, pudiendo realizar impresiones, calibraciones, movimiento de ejes. Solo necesitas cargar los archivos con el código-g en la memoria SD.
- Incluye cables planos.
Driver motor a paso A4988 - 1A / 2A máx
- Voltaje de alimentación-potencia(VMOT): 8V-35V DC (recomendado 12V/24VDC)
- Voltaje de alimentación-control(VDD): 3V-5V DC
- Voltaje de control lógico: 3.3V-5V DC
- Corriente de salida: 1A por bobina (máx. 2A con ventilación)
- 5 resoluciones de pasos: full-step, half-step, 1/4, 1/8 y 1/16
- Salidas : Low RDS (ON)
- Detección de caída de corriente automático
- Rectificación síncrona para una baja disipación de potencia
- UVLO Interno
- Protección de corriente-crossover
- Circuito de protección térmica interno
- Circuito de Falla de Tierra
- Protección de cortocircuito
- Pin-compatible con el Driver DRV8825
IMPORTANTE: El driver A4988 puede presentarse en color rojo o verde, dependiendo la fábrica de procedencia, sin modificar su capacidad o funcionameiento.
