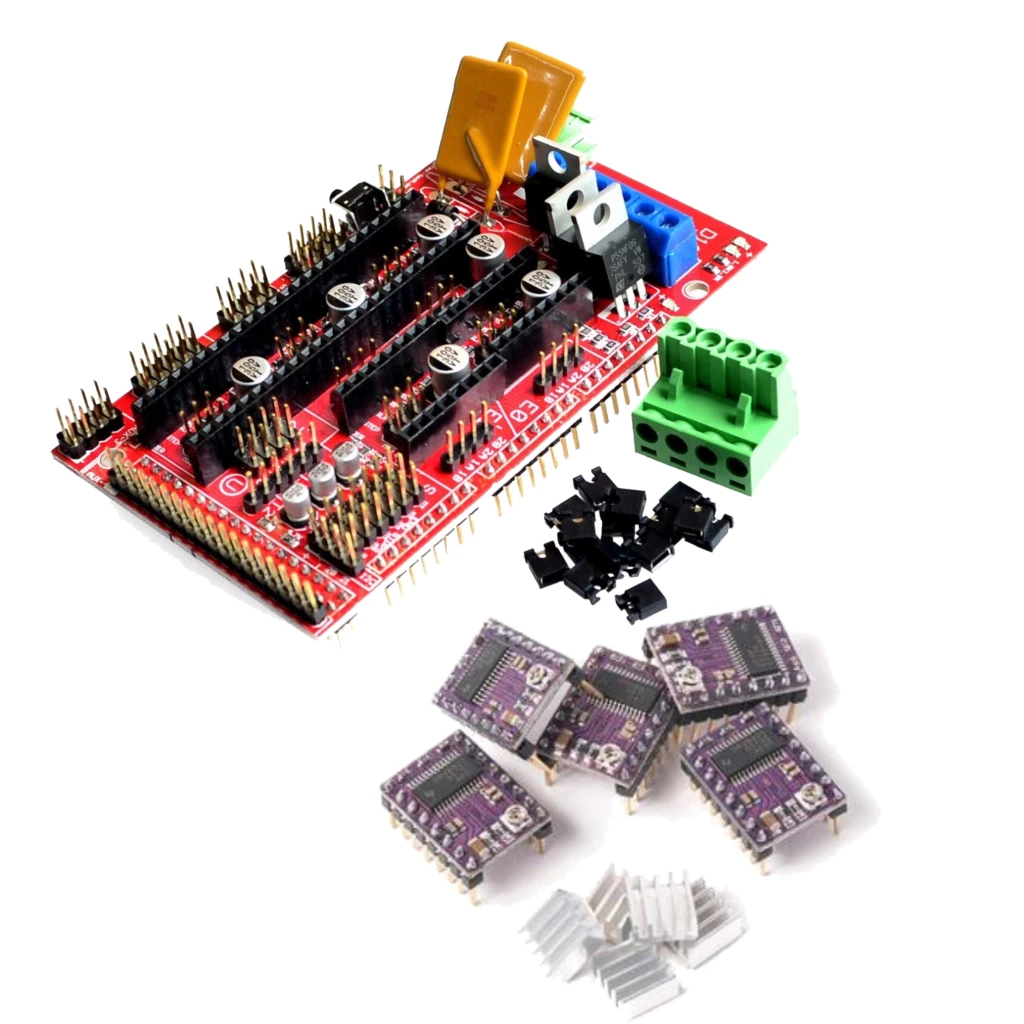

Kit 3D12: Ramps 1.4 + 5 Driver DRV8825 + disipadores

Kit 3D12 contiene:

1- Ramps 1.4 - Expansión 5 ejes x 1 unidad

2- Driver motor a paso DRV8825- 1.5A / 2.2A máx. x 5 unidades

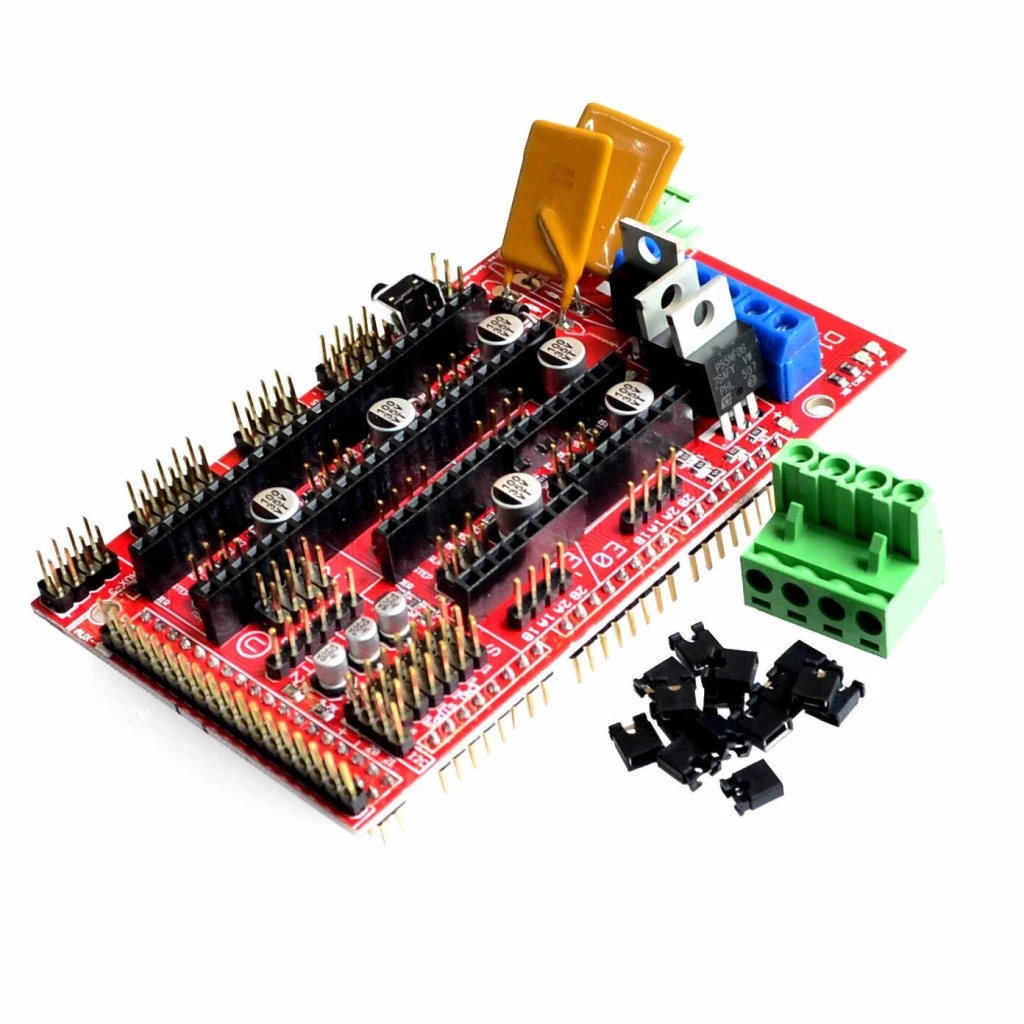

Ramps 1.4 - Expansión 5 ejes

• Zócalos con capacidad para hasta 5 controladores Pololu DVR8825 / A4988
• Voltaje de operación 12V
• 3 salidas con MOSFET para cama caliente, extrusor, ventilador o doble extrusor
• Fusible interno de 5A para mayor seguridad
• Salida cama caliente protegida con fusible adicional de 11A
• Salidas I2C y SPI para futuras expansiones
• Capacidad para conectar 2 motores directamente al eje Z
• 6 pines para conexión de final de carreras
• 3 pines para conexión de termistores
• Diseñada para sistemas cartesianos
• Todos los MOSFET están conectados a salidas PWM para una mayor flexibilidad
• Las diferentes conexiones tienen conectores de tipo servo de 3A, que son muy comunes y fáciles de utilizar
• Indicadores LED
• Posibilidad de conectar 2 motores en el eje Z para impresoras de tipo Prusa Mendel

Links

• Página oficial RepRap en español
• Esquemático

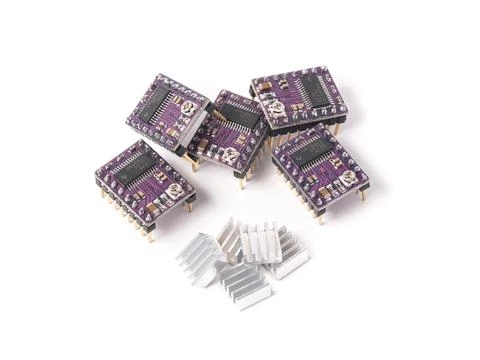

Driver motor a paso DRV8825- 1.5A / 2.2A máx.

• Voltaje de alimentación-potencia(VMOT): 8.2V-45V DC (recomendado 12V/24VDC)
• Voltaje de control lógico: 3.3V-5V DC
• Corriente de salida: 1.5A por bobina (máx. 2.5A con ventilación)
• Interfaz de control de STEP y DIRECTION
• 6 resoluciones de pasos: full-step, half-step, 1/4, 1/8, 1/16 y 1/32
• Corriente máxima regulable por potenciómetro, para poder usar voltajes mas altos y lograr mejor resolución
• Regulador incluido
• Funciona con sistemas de 3.3 y 5V
• Protección de sobre temperatura, sobrecorriente y voltaje bajo
• Protección de corto a tierra y corto de carga
• PCB de 4 capas
• Pin-compatible con el Driver A4988

Links

• Datasheet DRV8825
• Guia RepRap
• Wiki DRV8825 Motor Driver Board
