Descripción

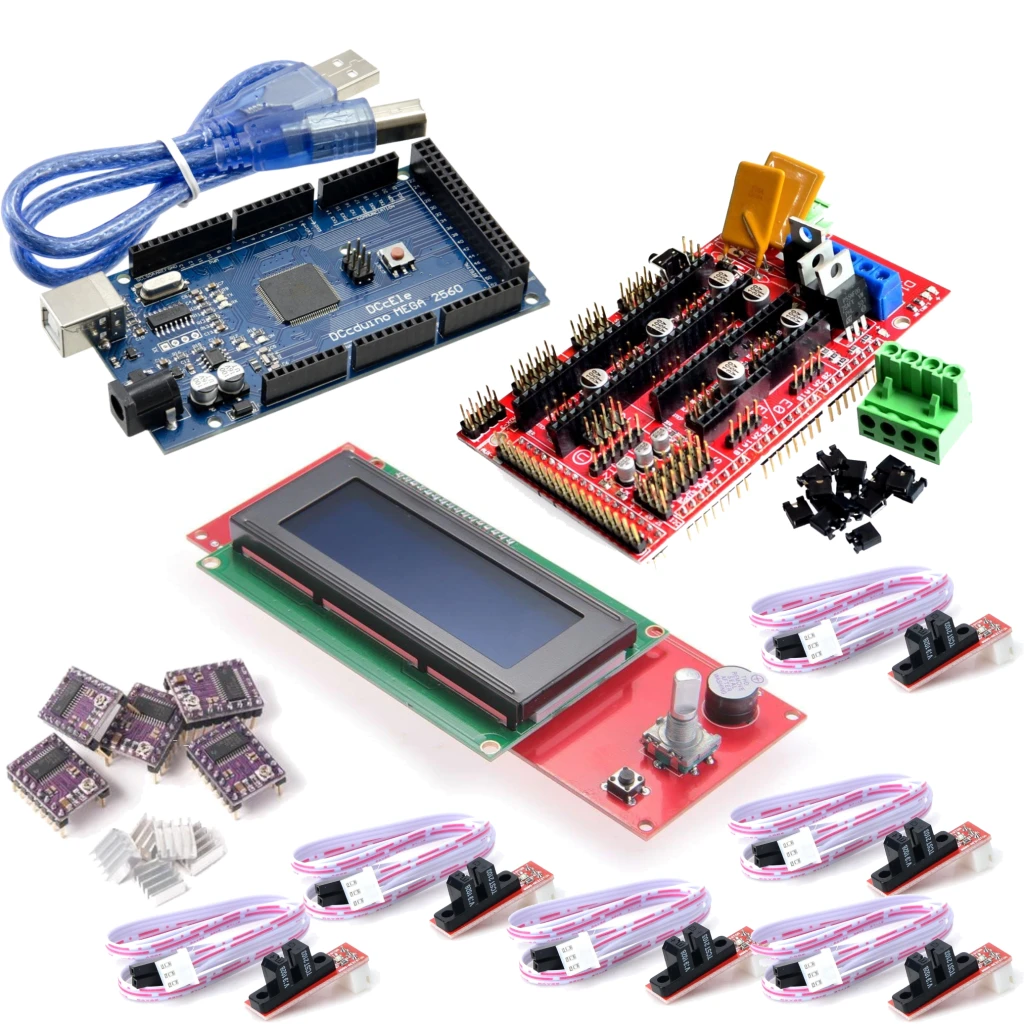

Kit 3D10 contiene:
1- Arduino Mega 2560 R3 (CH340) x 1 unidad
2- Cable USB tipo A-B / 30cm x 1 unidad
3- Ramps 1.4 - Expansión 5 ejes x 1 unidad
4- Smart LCD 2004 / Controlador con encoder y SD card x 1 unidad
5- Driver motor a paso DRV8825- 1.5A / 2.2A máx. x 5 unidades
6- Final de carrera óptico TCST2103 x 6 unidades

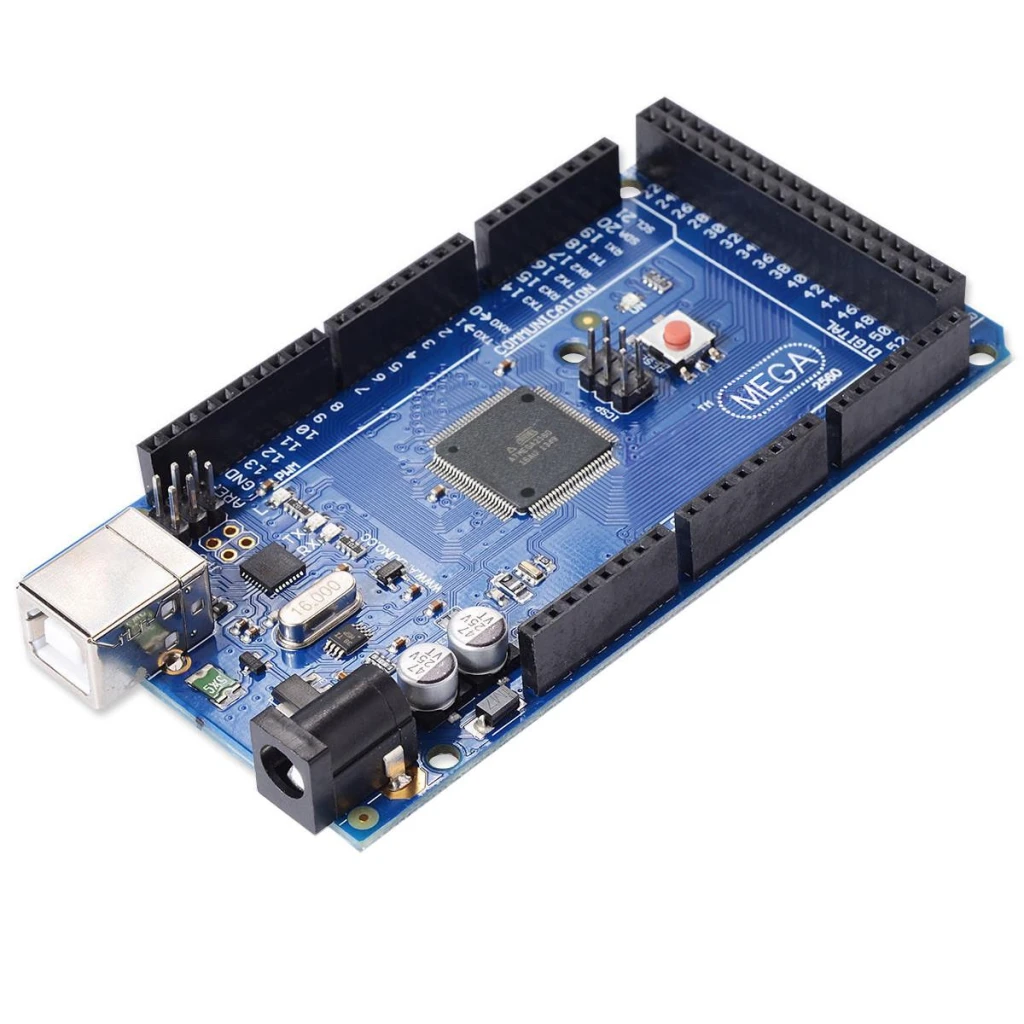

Arduino Mega 2560 R3 (CH340)
- Basado en el microcontrolador ATMEGA2560
- Rango de alimentación recomendado: 7 a 12 volts.
- Rango de alimentación absoluto: 6 a 20 volts.
- 54 entradas/salidas digitales
- 15 canales de PWM
- 16 Entradas analógicas
- Corriente máxima de salida en pines de IO: 20 mA
- Corriente de salida en el pin de 3.3 volts: 50 mA
- 256 KB de memoria Flash para programas
- 8 KB de memoria RAM
- 4 KB de EEPROM
- Frecuencia de reloj de 16 Mhz
- Led multipropósito en pin 13
- Incluye cable USB
Links
- Página oficial de Arduino
- Descarga del IDE Arduino (software oficial)
- Descarga CH340
- Esquemático
- Pinout

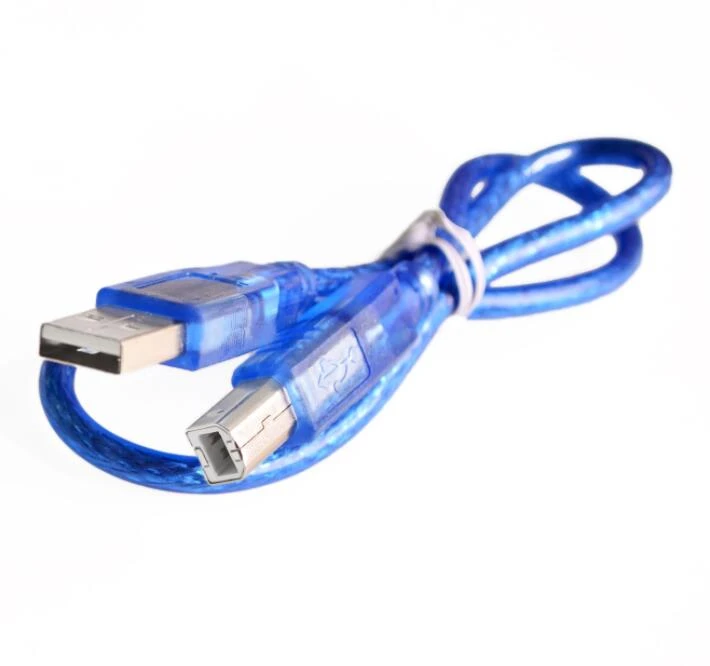

Cable USB tipo A-B / 30cm x 1 unidad
- USB Tipo A/B
- 30 cm de largo
- Apto para carga y transmisión de datos
- Para Arduino UNO / Mega
- Modelos con conector USB B

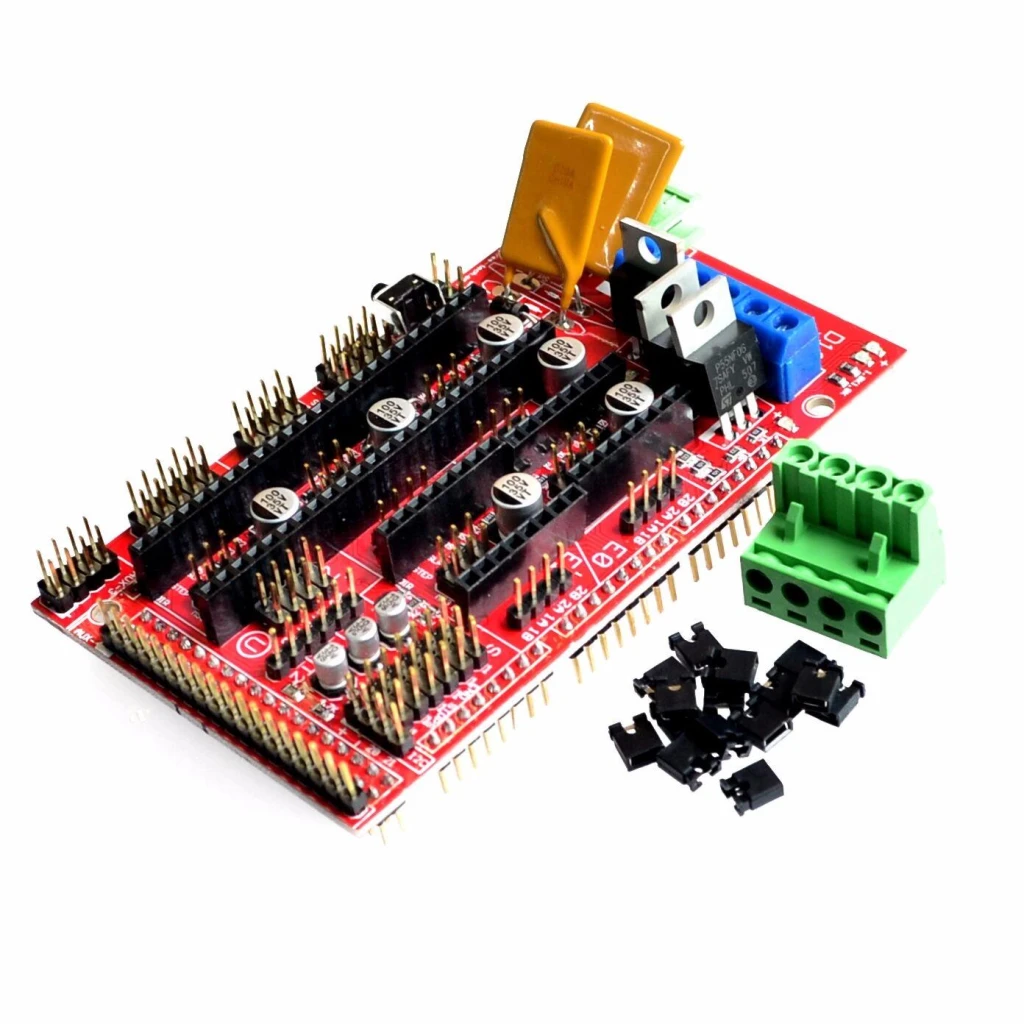

Ramps 1.4 - Expansión 5 ejes
- Zócalos con capacidad para hasta 5 controladores Pololu DVR8825 / A4988
- Voltaje de operación 12V
- 3 salidas con MOSFET para cama caliente, extrusor, ventilador o doble extrusor
- Fusible interno de 5A para mayor seguridad
- Salida cama caliente protegida con fusible adicional de 11A
- Salidas I2C y SPI para futuras expansiones
- Capacidad para conectar 2 motores directamente al eje Z
- 6 pines para conexión de final de carreras
- 3 pines para conexión de termistores
- Diseñada para sistemas cartesianos
- Todos los MOSFET están conectados a salidas PWM para una mayor flexibilidad
- Las diferentes conexiones tienen conectores de tipo servo de 3A, que son muy comunes y fáciles de utilizar
- Indicadores LED
- Posibilidad de conectar 2 motores en el eje Z para impresoras de tipo Prusa Mendel
Links

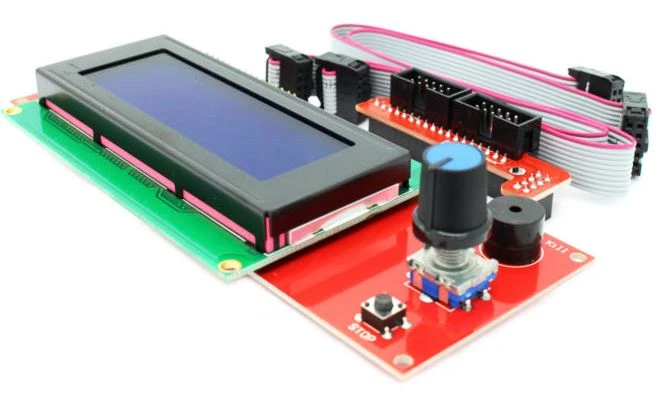

Smart LCD 2004 / Controlador con encoder y SD card
- Voltaje de Operación: 5V
- Color Texto: Blanco
- Color Texto: Blanco
- Backlight: Azul
- Columnas: 20
- Filas: 4
- Controlador con display alfanumérico
- Permite que tu impresora 3D trabaje sin la necesidad de estar conectada a una PC
- Los archivos a imprimir son almacenados en una tarjeta SD, estos archivos son leídos por el controlador y enviados a la tarjeta Arduino-Ramps para ser impresos.
- El controlador incluye además de la pantalla LCD2004, un lector de Tarjetas SD, encoder rotatorio y un buzzer
- Conexión solo por 2 cables al shield Ramps. Luego se debe realizar algunas modificaciones al firmware Marlin para configurar adecuadamente el controlador.
- Una vez conectado ya no necesitaras de una PC, pudiendo realizar impresiones, calibraciones, movimiento de ejes. Solo necesitas cargar los archivos con el código-g en la memoria SD.
- Incluye cables planos.

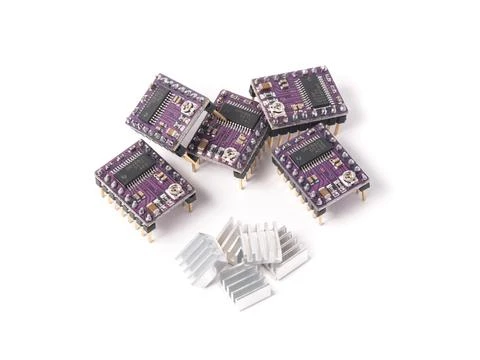

Driver motor a paso DRV8825- 1.5A / 2.2A máx.
- Voltaje de alimentación-potencia(VMOT): 8.2V-45V DC (recomendado 12V/24VDC)
- Voltaje de control lógico: 3.3V-5V DC
- Corriente de salida: 1.5A por bobina (máx. 2.5A con ventilación)
- Interfaz de control de STEP y DIRECTION
- 6 resoluciones de pasos: full-step, half-step, 1/4, 1/8, 1/16 y 1/32
- Corriente máxima regulable por potenciómetro, para poder usar voltajes mas altos y lograr mejor resolución
- Regulador incluido
- Funciona con sistemas de 3.3 y 5V
- Protección de sobre temperatura, sobrecorriente y voltaje bajo
- Protección de corto a tierra y corto de carga
- PCB de 4 capas
- Pin-compatible con el Driver A4988
Links

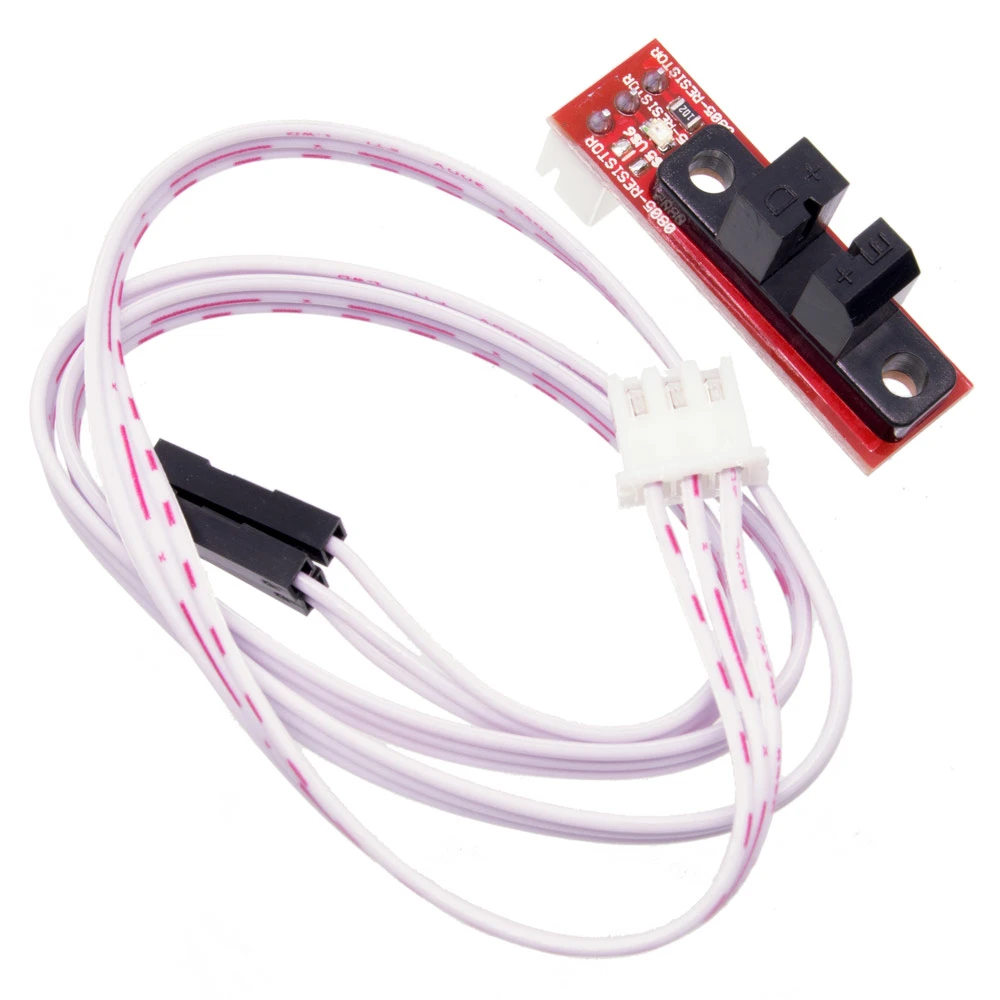

Final de carrera óptico TCST2103
- Voltaje de alimentación: 5V DC
- Conector 3 cables: 5V, SALIDA (ON: 0V, OFF:5V), 0V
- Diseñado para el Shield 3D Ramps 1.4
