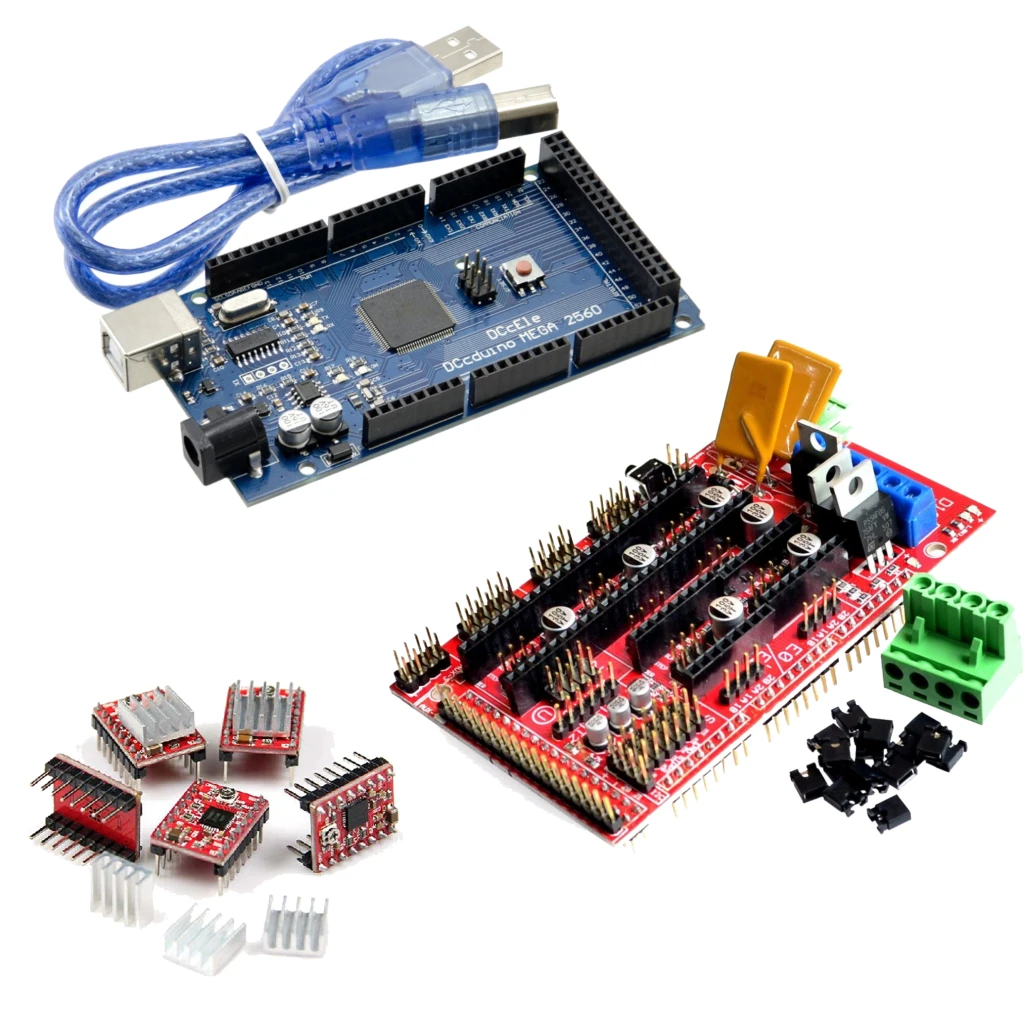

Kit 3D1: Arduino Mega + USB + Ramps 1.4 + 5 Driver A4988 + disipadores

Kit 3D1 contiene:

1- Arduino Mega 2560 R3 (CH340) x 1 unidad

2- Cable USB tipo A-B / 30cm x 1 unidad

3- Ramps 1.4 - Expansión 5 ejes x 1 unidad

4- Driver motor a paso A4988 - 1A / 2A máx x 5 unidades

Arduino Mega 2560 R3 (CH340)

• Basado en el microcontrolador ATMEGA2560
• Rango de alimentación recomendado: 7 a 12 volts.
• Rango de alimentación absoluto: 6 a 20 volts.
• 54 entradas/salidas digitales
• 15 canales de PWM
• 16 Entradas analógicas
• Corriente máxima de salida en pines de IO: 20 mA
• Corriente de salida en el pin de 3.3 volts: 50 mA
• 256 KB de memoria Flash para programas
• 8 KB de memoria RAM
• 4 KB de EEPROM
• Frecuencia de reloj de 16 Mhz
• Led multipropósito en pin 13
• Incluye cable USB

Links

• Página oficial de Arduino
• Descarga del IDE Arduino (software oficial)
• Descarga CH340
• Esquemático
• Pinout

Cable USB tipo A-B / 30cm x 1 unidad

• USB Tipo A/B
• 30 cm de largo
• Apto para carga y transmisión de datos
• Para Arduino UNO / Mega
• Modelos con conector USB B

Ramps 1.4 - Expansión 5 ejes

• Zócalos con capacidad para hasta 5 controladores Pololu DVR8825 / A4988
• Voltaje de operación 12V
• 3 salidas con MOSFET para cama caliente, extrusor, ventilador o doble extrusor
• Fusible interno de 5A para mayor seguridad
• Salida cama caliente protegida con fusible adicional de 11A
• Salidas I2C y SPI para futuras expansiones
• Capacidad para conectar 2 motores directamente al eje Z
• 6 pines para conexión de final de carreras
• 3 pines para conexión de termistores
• Diseñada para sistemas cartesianos
• Todos los MOSFET están conectados a salidas PWM para una mayor flexibilidad
• Las diferentes conexiones tienen conectores de tipo servo de 3A, que son muy comunes y fáciles de utilizar
• Indicadores LED
• Posibilidad de conectar 2 motores en el eje Z para impresoras de tipo Prusa Mendel

Links

• Página oficial RepRap en español
• Esquemático

Driver motor a paso A4988 - 1A / 2A máx

• Voltaje de alimentación-potencia(VMOT): 8V-35V DC (recomendado 12V/24VDC)
• Voltaje de alimentación-control(VDD): 3V-5V DC
• Voltaje de control lógico: 3.3V-5V DC
• Corriente de salida: 1A por bobina (máx. 2A con ventilación)
• 5 resoluciones de pasos: full-step, half-step, 1/4, 1/8 y 1/16
• Salidas : Low RDS (ON)
• Detección de caída de corriente automático
• Rectificación síncrona para una baja disipación de potencia
• UVLO Interno
• Protección de corriente-crossover
• Circuito de protección térmica interno
• Circuito de Falla de Tierra
• Protección de cortocircuito
• Pin-compatible con el Driver DRV8825

IMPORTANTE: El driver A4988 puede presentarse en color rojo o verde, dependiendo la fábrica de procedencia, sin modificar su capacidad o funcionameiento.

Links

• Datasheet A4988
• Tutorial Arduino y Driver A4988
