Descripción

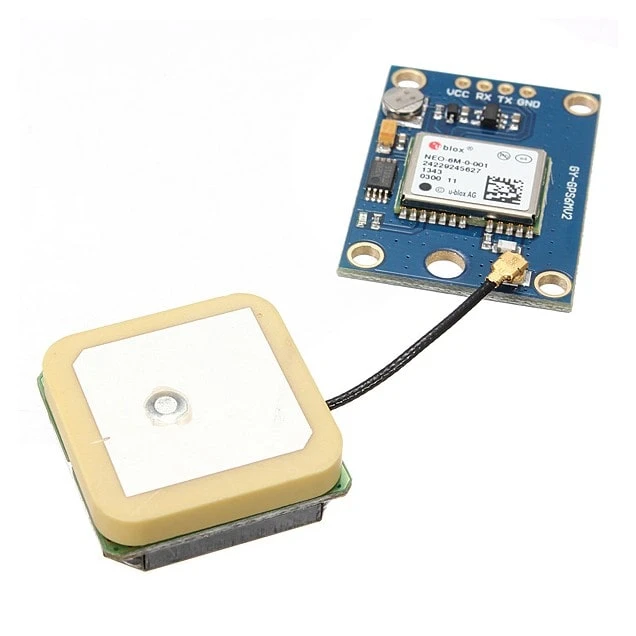

Módulo GPS para Arduino y microcontroladores, basado en el receptor de la marca Ublox modelo NEO 6M, el módulo incluye su antena cerámica para colocarse directamente sobre el PCB, por lo que ya viene listo para operar sin requerir más accesorios.
El GPS para Arduino puede funcionar con un voltaje de alimentación en el rango de 3.0 a 5.0 volts, mientras que las señales que entran y salen son de 3.3 volts, por lo que se requiere un convertidor de niveles si un arduino o microcontrolador de 5 volts va a comunicarse (transmitir) hacia el módulo GPS. Si solamente se desean recibir los datos NMEA basta con conectar el pin TX con el RX de arduino y recibir los datos que envía el módulo, en este caso, no hace falta conversión de niveles por que el arduino reconoce los 3.3 volts como nivel alto.
Especificaciones
- Receptor GPS Ublox NEO 6M
- Voltaje de alimentación: 3-5 VDC
- Voltaje en pines de comunicación: 3.3 volts
- Interfaz: Serial UART 5V, comunicación asíncrona
- Compatible con la mayoría de librerías para GPS
- Modelo: GY-GPS6MV2
- Baud rate por defecto: 9600bps
- Antena cerámica
- EEPROM para guardar datos de configuración
- Batería de respaldo (MS621FE)
- Frecuencia de refresco: 5Hz
- Soporta SBAS (WAAS, EGNOS, MSAS, GAGAN)
- Indicador de señal con LED
- Dimensiones antena: 25mm x 25mm
- Dimensiones Módulo: 25mm x 35mm
- Agujeros de montaje: 3mm
