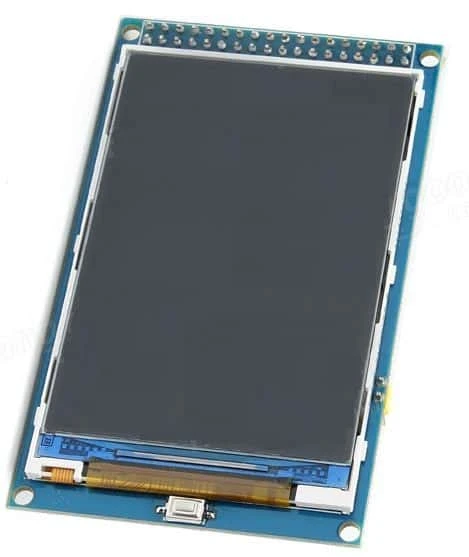

Display HD TFT 3.2\" Arduino Shield (HX8357B) (Mega)

El módulo TFT LCD 3.2 » tiene una resolución de 262K colores con 480×320 pixeles. El controlador de este módulo TFT es HX8357B, con una interfaz de bus de datos de 16 hilos. Además, este módulo incluye el circuito y nivel de conversión de voltaje de 5V-3.3V. El circuito de conversión de este módulo puede insertarse directamente en el módulo Arduino Mega2560. El módulo también incluye el zócalo de la tarjeta SD y el circuito SPI FLASH.

Especificaciones

• Tipo de pantalla: TFT
• Controlador: HX8357B
• Tamaño del módulo: 89.92 (W) * 54.25 (L) mm
• Tamaño efectivo de la pantalla: 67.68 * 45.12 mm
• Tamaño de la pantalla: 3.2 pulgadas
• Resolución de pantalla: 480 * 320
• Tipo de luz de fondo: blanco brillante 6 LED
• Consumo de energía: 80-110mAh
• Fuente de alimentación del módulo: 5V / 3.3VTamaño: 71 x 52 x 7 mm

Links

• Datasheet HX8357B
• Pinout LCD 3.2
