Descripción

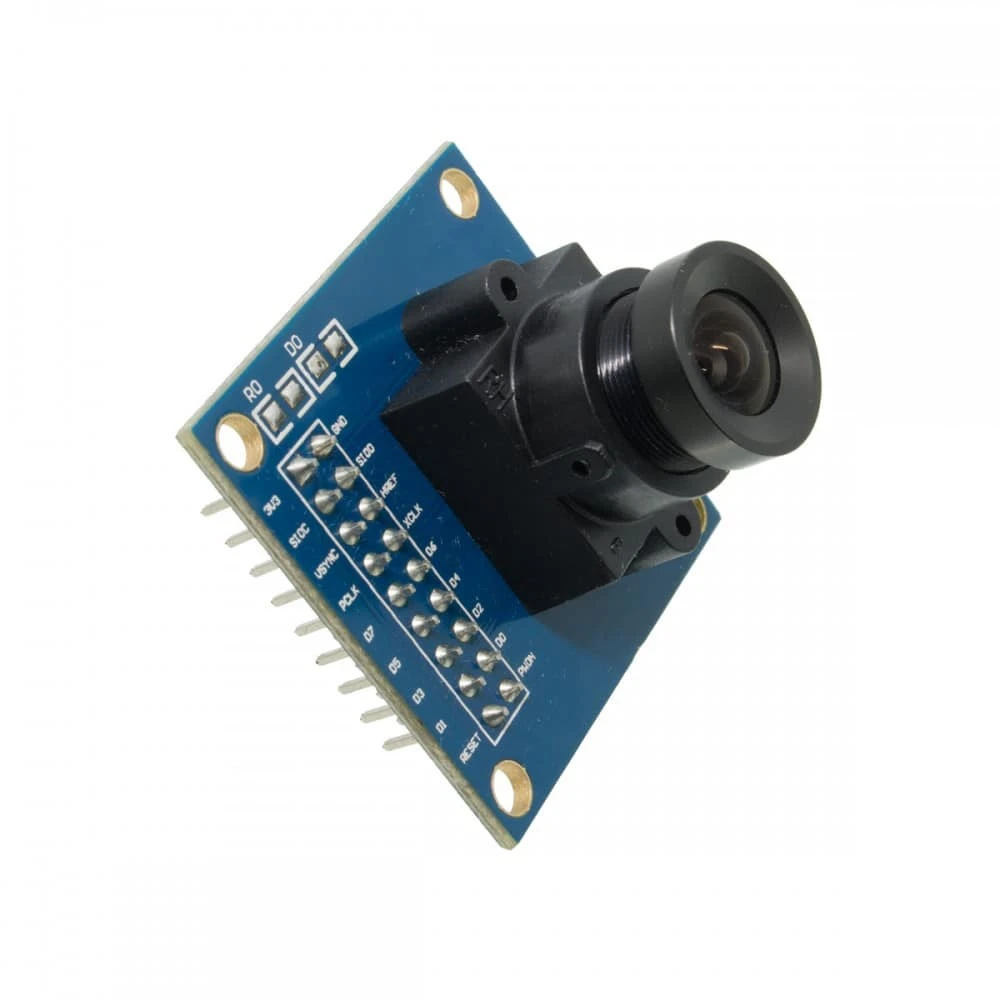

El módulo de cámara OV7670 está basado en el sensor OV7670 de omnivision. Es capaz de generar un máximo de 30 cuadros por segundo a una resolución de 640×480 pixeles (VGA).
El OV7670 es un sistema en chip (SoC) por lo que además de ser un sensor de imagen, en su interior también encontramos circuitos destinados al procesamiento de la imagen capturada, por esta razón los procesos de control de exposición, gamma, balance de blancos, ajuste de saturación de color, control de tono, etc. se realizan en el propio chip. Los parámetros de la cámara pueden configurarse a través del bus SCCB (Serial Camera Control Bus).
La cámara OV7670 puede utilizarse con Arduino o Raspberry, sin embargo, recomendamos microcontroladores avanzados con gran capacidad debido al procesamientos de las imágenes. No es recomendado para proyectos de principiantes, pues requiere de bastante conocimiento para ponerla a funcionar. Este módulo NO incluye buffer FIFO.
Especificaciones
- Voltaje de entrada: 3.3 VDC.
- Resolución: 640x480 VGA
- Potencia de operación: 60mW/15fpsVGAYUV.
- Consumo de corriente en modo de espera: < 20uA.
- Transmisión de datos en paralelo (8 bits)
- Interfaz de control: SCCB (compatible con I2C).
- Necesita una frecuencia de 8MHz.
- Temperatura de operación: -30 a 70 °C.
- Lente óptico de 1/6”
- Ángulo de visión: 25 grados.
- Máxima frecuencia de imagen: 30fps VGA.
- Sensibilidad: 1.3V / (Lux-sec)
- Relación señal a ruido: 46 dB.
- Rango dinámico: 52 dB.
- Cobertura de pixeles: 3.6um x 3.6um.
- Modo de vista: Progresivo
- Lente de alta calidad F1.8/6mm
- Formatos de Salida: Raw RGB (8 digit), RGB (GRB 4:2:2, RGB 565/555/444), YUV (4:2:2) y YCbCr (4:2:2)
- Máximo refresco de cuadro: 30 fps VGA
- Exposición electrónica: 1 a 510 filas
