Dentro de la linea de productos, la tarjeta Arduino Nano es la alternativa pequeña, completa y amigable con el protoboard. Está basada en el chip ATMEGA328 al igual que sus hermanos de mayor tamaño y mantiene características y funcionalidad muy similares al Arduino Uno, solo que en un tamaño bastante reducido. No posee un conector de alimentación de DC y emplea un conector USB mini-B, en vez del conector B estándar usado en otras tarjetas de mayor tamaño.

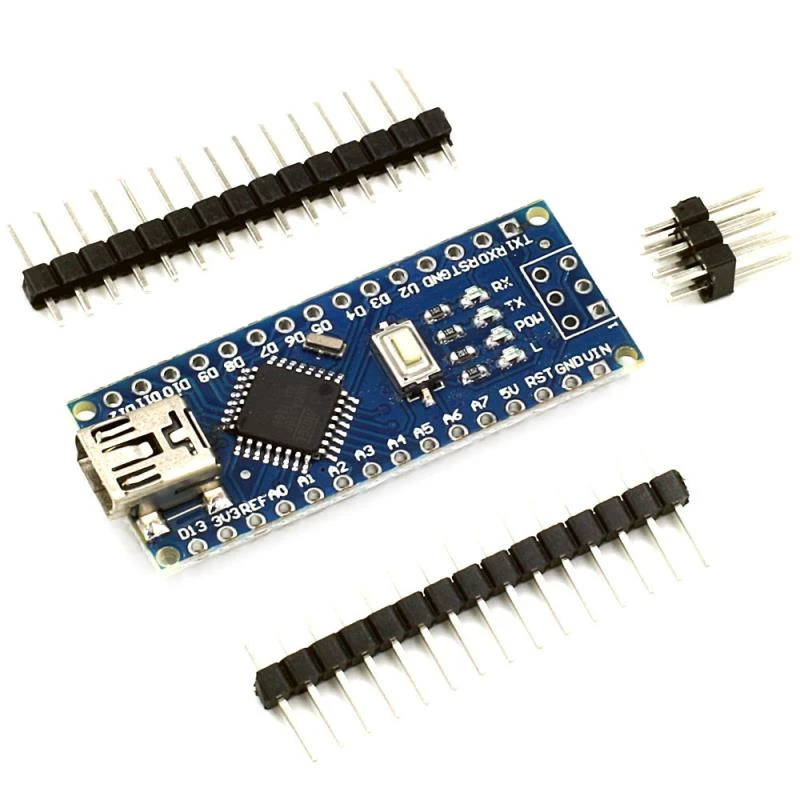

Arduino Nano CH340G es una pequeña y completa placa basada en el microcontrolador ATmega328P de Atmel. Posee el mismo microcontrolador que la tarjeta Arduino Uno, con la misma cantidad de pines digitales e incluso dos entradas analógicas adicionales. El Arduino Nano fue diseñado por la empresa Gravitech (USA) para trabajar montado en un Protoboard, y asi facilitar el prototipado de los circuitos.
Esta versión de Arduino Nano CH340G utiliza el chip CH340G para la comunicación USB-Serial con la PC. Utiliza el cable USB mini-B para su conexión.
NOTA: Desde Enero del 2018 Arduino realizó un cambio mayor en el Bootloader que llevan los Arduino Nano, por lo que ahora tenemos dos versiones de Bootloader para Nanos: 1. Antigua (Old bootloader) y 2. Nueva versión (y por defecto desde ahora). Este cambio debemos elegir la versión de Bootloader adecuada a nuestra placa al momento de cargar un sketch en nuestro Arduino Nano: en el IDE>Processor>"ATmega328P (Old Bootloader)". También es posible actualizar el Bootloader a la nueva versión utilizando otro Arduino o un programador AVR.
Especificaciones
Basado en el microcontrolador ATMEGA328.
Rango de alimentación recomendado: 7 a 12 volts.
14 entradas/salidas digitales.
6 canales de PWM.
8 entradas analógicas.
Corriente máxima de salida en pines de IO: 20 mA.
Corriente de salida en el pin de 3.3 volts: 50 mA.
