Descripción

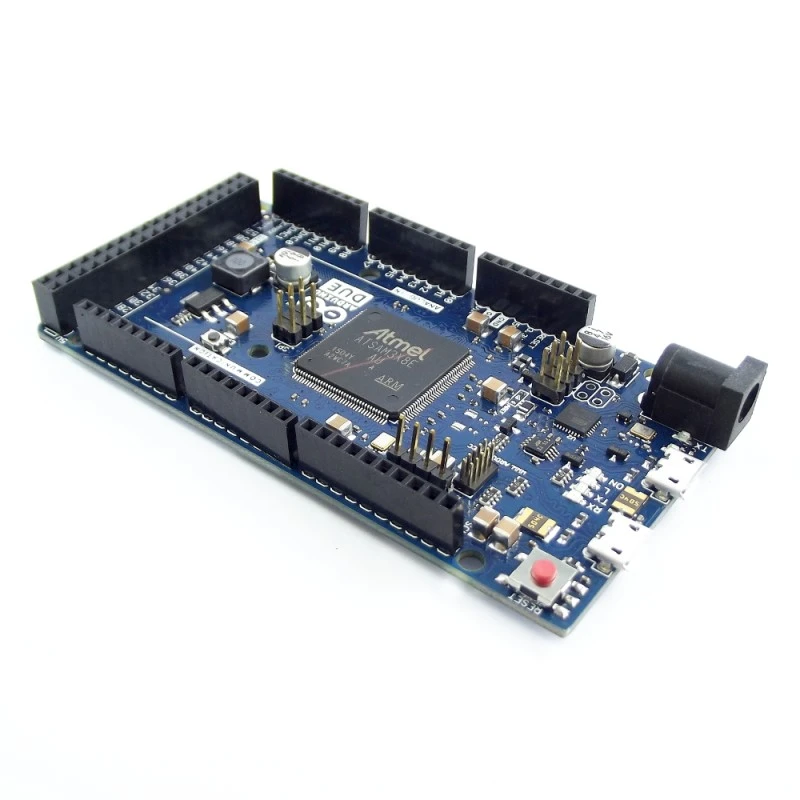

El Arduino Due es la primera tarjeta en la linea Arduino basada en un microcontrolador ARM de 32 bits. Con sus 54 pines de entrada / salida, 12 entradas analógicas y capacidad de procesamiento mejorada, es ideal para los proyectos de máxima complejidad.
El Arduino Due está basado en el microcontrolador SAM3X8E Cortex M3 con 54 pines de entrada / salida digital (de los cuales 12 pueden usarse como salidas PWM), 12 pines analógicos, 4 UARTS (puertos seriales por hardware), un oscilador que alcanza los 84 Mhz, una conexión USB con capacidad de funcionar como host (OTG), convertidor digital a analógico (DAC) de 2 canales, 2 interfaces TWI, jack de alimentación, conector SPI, conector JTAG, botón de reset y botón para borrar la memoria.
La tarjeta Arduino Due posee todo lo necesario para hacer funcionar el microcontrolador, solamente hace falta conectarla a una PC a través de un cable USB o alimentarla a través de un convertidor de corriente AC-DC estándar para comenzar.
Para los usuarios de anteriores tarjetas de Arduino que están acostumbrados a trabajar con dispositivos de 5 Volts, es importante mencionar que el microcontrolador incluido en esta tarjeta funciona con 3.3 Volts, por lo que los accesorios de 5 volts pueden resultar inapropiados para usarse con el Arduino Due, pudiendo incluso dañar los pines si no se tiene cuidado del voltaje que se aplica. Recomendamos revisar con cuidado la compatibilidad de accesorios y shields para evitar dañar el microcontrolador del Due.
Especificaciones
- Basado en el microcontrolador AT91SAM3X8E.
- Rango de alimentación recomendado: 7 a 12 volts.
- Rango de alimentación absoluto: 6 a 16 volts.
- 54 entradas/salidas digitales.
- 12 canales de PWM.
- 12 entradas analógicas.
- 2 salidas analógicas (DAC).
- Corriente máxima de salida en todos los pines de IO: 130 mA.
- Corriente de salida en el pin de 3.3 volts: 800 mA.
- Corriente de salida en el pin de 5 volts: 800 mA.
- 512 KB de memoria Flash para programas.
- 96 KB de memoria RAM.
- No posee EEPROM.
- Frecuencia de reloj de 84 Mhz.
- Led multipropósito en pin 13.
