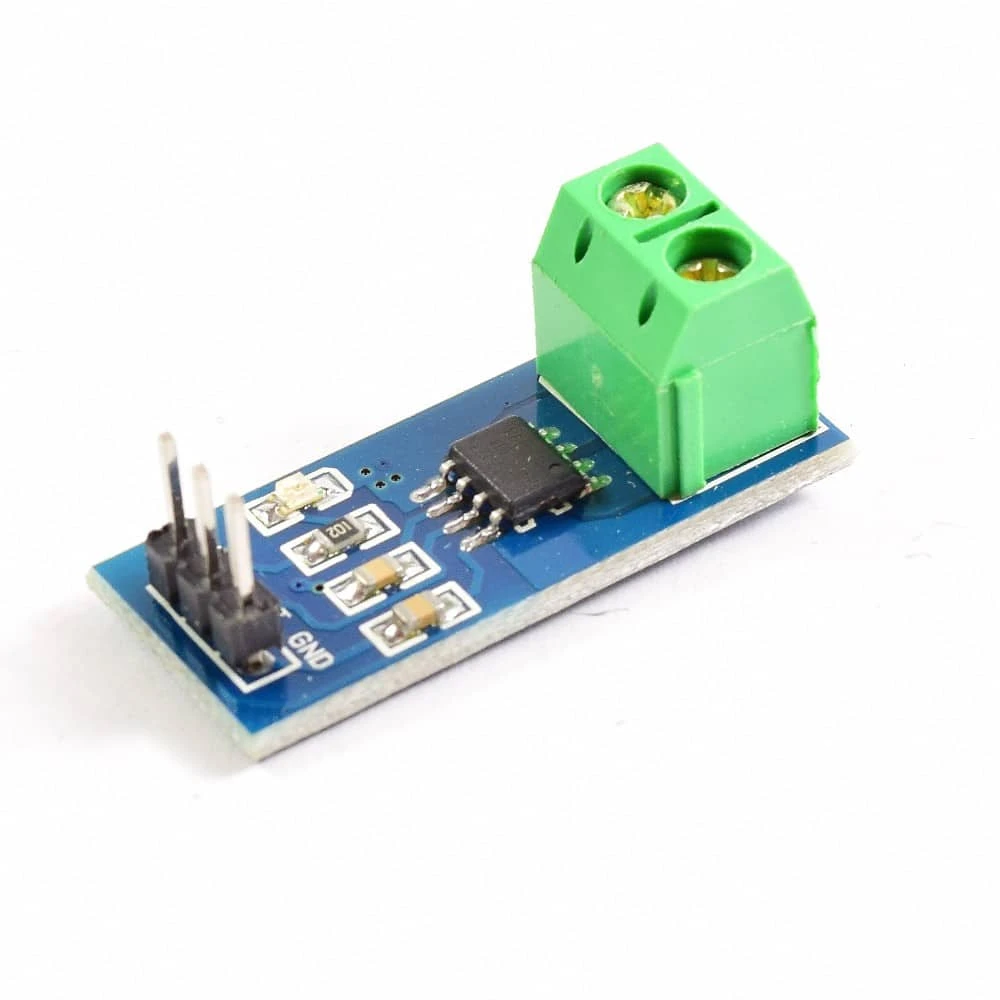

ACS712 ±5A - Sensor de Corriente AC/DC Efecto Hall

Este módulo basado en el circuito integrado ACS712 de Allegro MicroSystems permite medir la cantidad de corriente que fluye a través de un circuito de corriente alterna (AC) o corriente directa (DC). El método de sensado es a través de un sensor de efecto hall que provee un voltaje de salida proporcional a la corriente que fluye en el circuito. El trayecto para la medida de corriente es por el interior del circuito integrado y se encuentra aislado del circuito de procesamiento.

Características

• Sensor lineal de efecto hall de bajo offset.
• Alta precisión de medida debido a la cercanía del sensor de efecto hall al elemento de paso (ambos se encuentran dentro del IC).
• Baja resistencia del elemento de paso para una baja disipación de potencia (1.2 mΩ típico)
• Capacidad de sobrevivir a picos de corriente de hasta 5 veces la corriente nominal de operación.
• Las terminales del elemento conductor se encuentran aisladas electricamente (Hasta 2.1KV) por lo que evita la necesidad de aislamiento externo (optoacopladores).

Especificaciones

• Modelo: ACS712ELCTR-05B-T
• Rango: -5 a 5A
• Sensibilidad: 185 mV/A
• Voltaje de salida: Analog output 66mV / A
• Voltaje de operación: 4.5V ~ 5.5V
• Salida de voltaje sin corriente: VCC / 2
• Dimensiones PCB: 31 (mm) x14 (mm)
• 5 μs output rise time in response to step input current
• Ancho de banda 80 kHz
• Error Total Salida: 1.5% at TA = 25°C
• Resistencia interna: 1.2 mΩ
• Mínimo voltaje de aislamiento entre pines 1-4 a pines 5-8: 2.1 kVRMS

Links

Datasheet ACS712
