Descripción

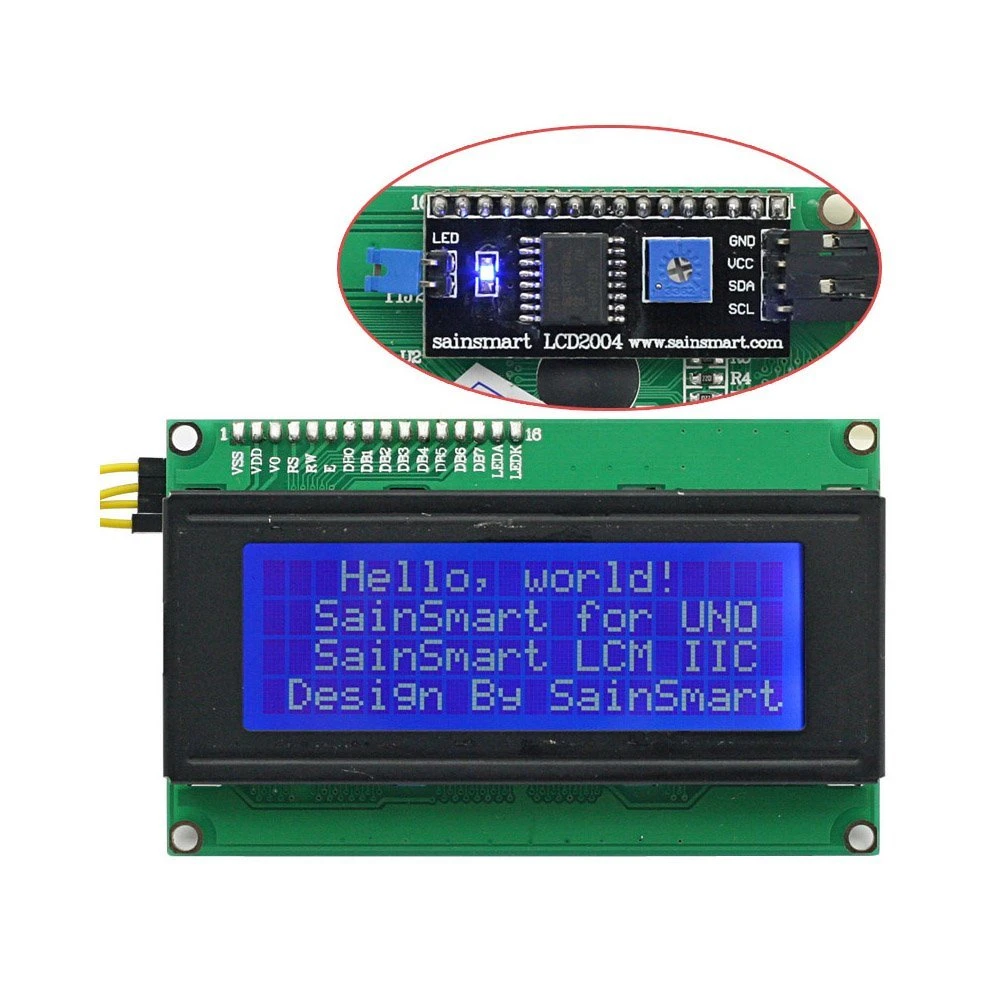

El Display LCD 2004 es capaz de mostrar un máximo de 80 caracteres, en 20 columnas por 4 filas (20X4). Cada carácter posee una resolución de 5x8 puntos y miden 5.23x3mm. Esta novedosa pantalla es capaz de mostrar letras, números y numerosos caracteres especiales, pudiendo el usuario, además, crear hasta 8 caracteres personalizados.
En comparación con otros, una de las mayores ventajas de este Display LCD 20x4 es su fácil, práctica y rápida conexión, ya que posee una Interfaz I2C capaz de conectar la pantalla a tu Arduino o cualquier microcontrolador similar, usando únicamente 2 pines digitales, ahorrando así pines para el uso de otras variadas herramientas.
Este Módulo de Conexión I2c, incluido en el Display LCD 2004, presenta 4 pines de comunicación, donde 2 son de alimentación (5V y GND) y los otros dos, como ya mencionamos, son de conexión de la pantalla (SDA y SCL). Realmente, si comparamos el modo de instalación de este LCD (gracias al Módulo I2C) con otros displays que necesitan 14 pines para conectarlos, veremos que este novedoso módulo no ha ahorrado sólo pines de conexión, sino también tiempo y espacio, mejorando ampliamente la simplicidad y presentación de tus proyectos.
Además de sus insuperables ventajas de conexión, podemos mencionar que el consumo de este Display es bajo, y posee un alto contraste, trayendo además, incorporado en el I2C, un potenciómetro de ajuste de contraste, lo que lo hace más versátil y adaptable a tus proyectos.
Especificaciones
- 80 caracteres (4 líneas x 20 caracteres)
- Visualiza letras, números, caracteres especiales, y hasta 8 caracteres creados por el usuario
- Tensión de alimentación: 5Vcc
- Corriente máxima: 25 mA (c/ luz de fondo)
- Dimensión total Módulo: 100 x 60 mm
- Dimensión área Display: 97 x 40 mm
- dimensión área visible del display: 76 x 26 mm
- Backlight de LED azul / Caracteres Blancos *(puede presentarse en fondo verde de acuerdo a la partida, por favor consultar disponibilidad)
- Incluye el Módulo I2C (conexión por 2 pines) ya soldado en la parte trasera
- Módulo I2c con contraste por potenciómetro
- Ángulo de visión amplio
- Bajo consumo
- Alto contraste
